Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 325

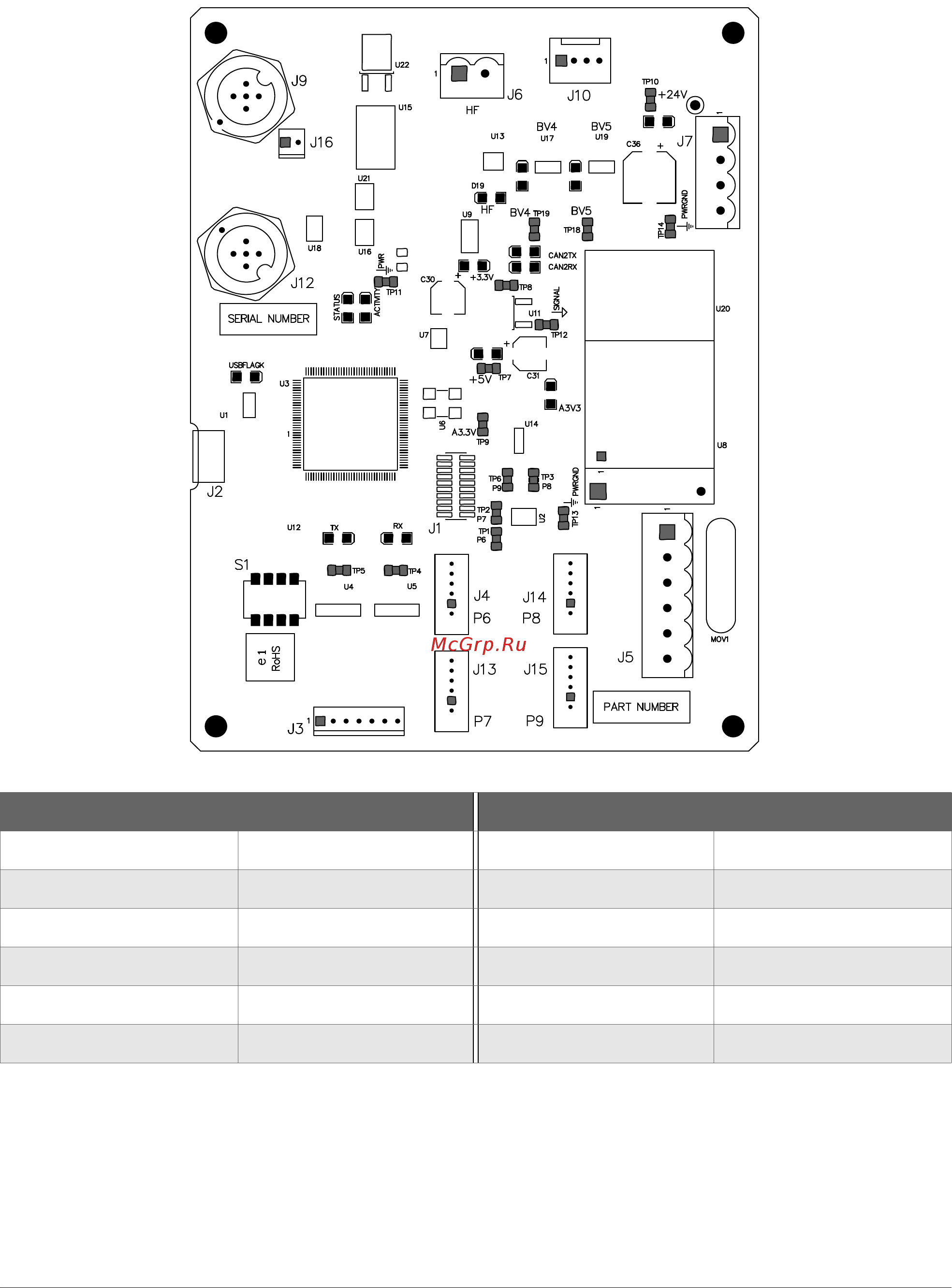

Контрольная плата системы управления подведенными газами (141375)
Светодиод Сигнал Светодиод Сигнал
D15 +24 В D24 ПРИЕМНИК CAN
D29 B5 D30 Статус
D26 B4 D31 Действие
D19 Высокочастотная дуга D1 МЕТКА USB
D18 +3,3 В D16 +5 В
D25 ПЕРЕДАТЧИК CAN D17 A3.3
D18
D17
D16
D30
D1
D5
D6
D31
D25
D29
D15
D26
D24
