Hypertherm XPR300 [129/508] Установка расходных деталей
![Hypertherm XPR300 [129/508] Установка расходных деталей](/views2/1249621/page129/bg81.png)
Установка
3
XPR300 Инструкция по эксплуатации 80948J 129
Установка расходных деталей
Инструкции по выбору расходных деталей для разных задач резки или маркировки см. в
разделе Технологические карты резки на странице 413.
См. Примеры конфигураций расходных деталей на стр. 136.
1. Выключите подачу питания на систему резки:
a. Переведите линейный выключатель в положение ВЫКЛ (OFF).
b. Убедитесь, что зеленый светодиод питания на источнике тока плазменной системы,
в системе управления подведенными газами или в системе управления подключением
резака не горит.
2. Выберите подходящие для данных задач резки или маркировки расходные детали.

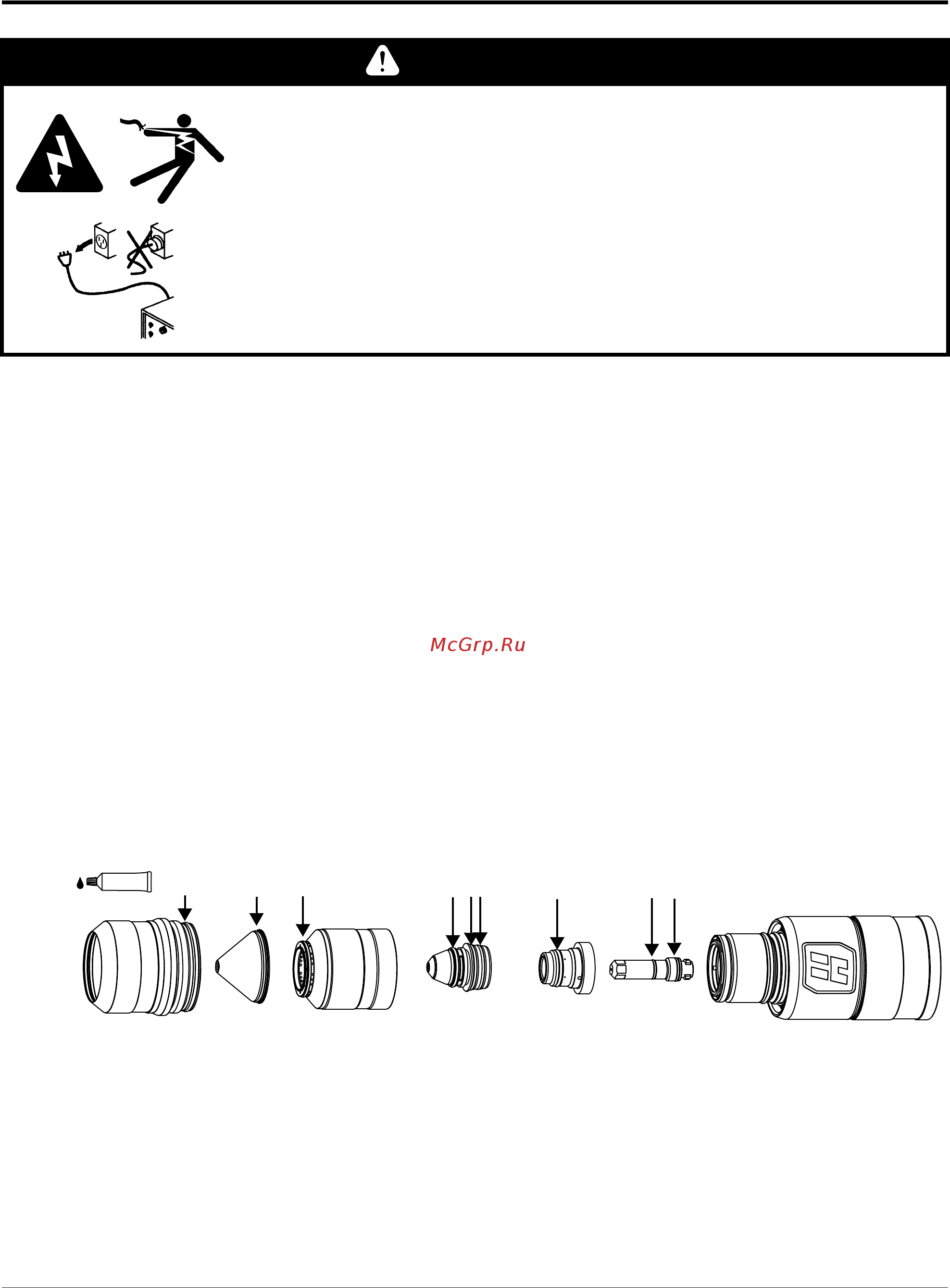

3. Нанесите тонкий слой силиконовой смазки (027055) на каждое уплотнительное кольцо
каждой расходной детали.
Уплотнительные кольца должны блестеть. Излишнее количество
смазки может затруднять поток газа. Удалите излишнюю смазку.
БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Прежде чем приступать к установке, отключите питание.
До окончания установки линейный выключатель должен
ОСТАВАТЬСЯ в положение ВЫКЛ (OFF).
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669С).
Защитный
колпачок
Защитный
экран
Кожух сопла Сопло
Завихритель
Электрод Резак
