Подключение для обмена данными
4
XPR300 Инструкция по эксплуатации 80948J 157
Доступ к веб-интерфейсу XPR после настройки в режиме сети
Для доступа к веб-интерфейсу воспользуйтесь одной из указанных ниже возможностей:
Используйте IP-адрес источника тока системы плазменной резки. См. пункт IP-адрес
на странице 157.
Используйте устройство с поддержкой многоадресной системы доменных адресов
(mDNS) и имя подключения для источника тока системы плазменной резки. См. тему
mDNS на странице 158.
IP-адрес
Рекомендуем использовать резервирование DHCP, если оно
доступно на Вашем маршрутизаторе. Если используется эта
возможность, то IP-адрес источника тока системы плазменной резки
не будет меняться при подаче питания после отключения. Для этого
не нужно настраивать статический IP-адрес на модуле беспроводной
связи.
1. Для поиска таблицы клиентов DHCP используйте веб-интерфейс маршрутизатора.
(Пример см. на рис Рис. 40.).

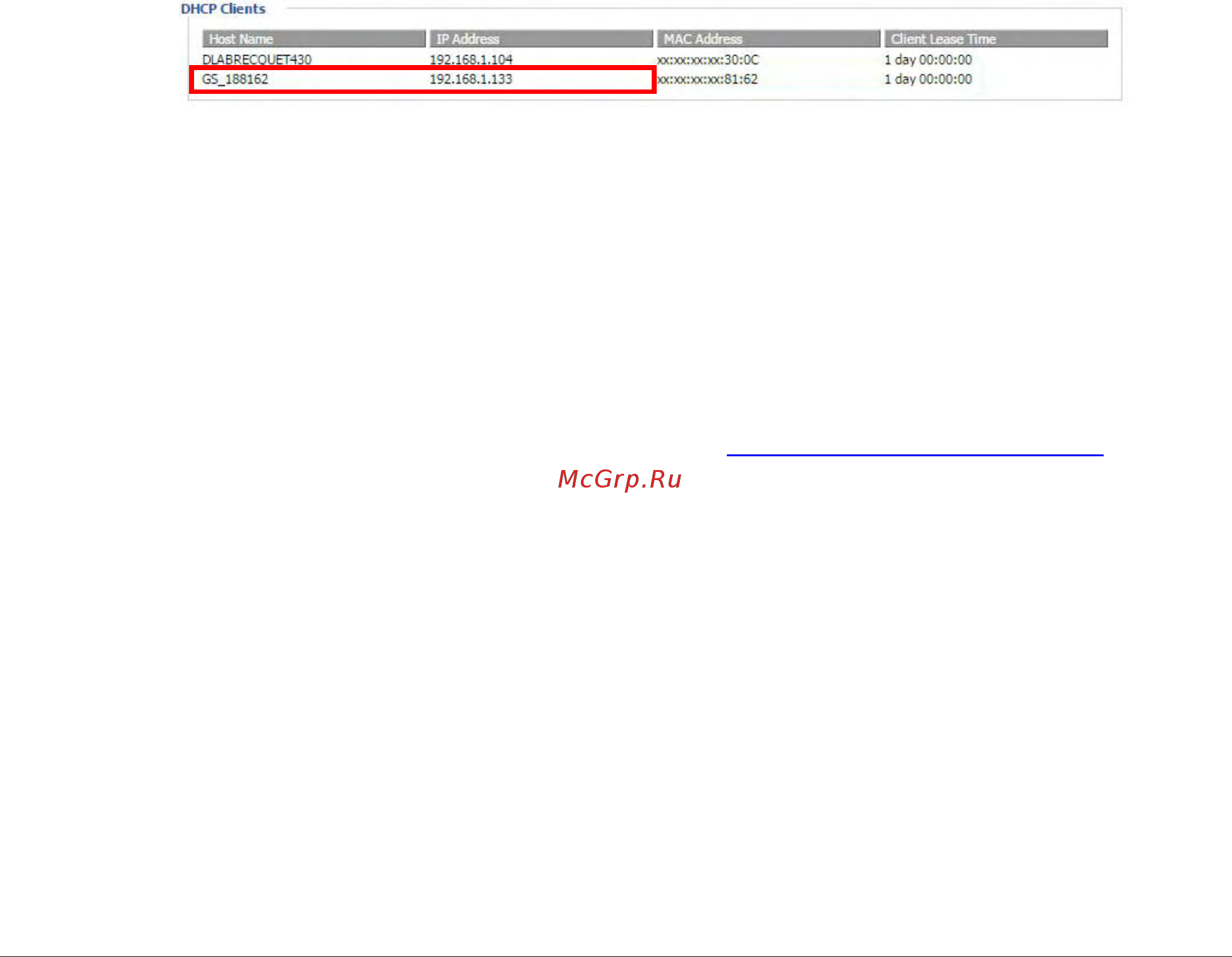

Рис. 40. Пример таблицы клиентов DHCP
2. Найдите IP-адрес источника тока системы плазменной резки.
Имя источника тока системы плазменной резки обозначено как
«GS_» + последние 6 шифр MAC-адреса.
3. Откройте веб-браузер.
4. Для доступа к веб-интерфейсу XPR используйте назначенный IP-адрес. В примере
на Рис. 40. в адресной строке браузера введите http://192.168.1.133/index.html
.
