Установка
3
XPR300 Инструкция по эксплуатации 80948J 135

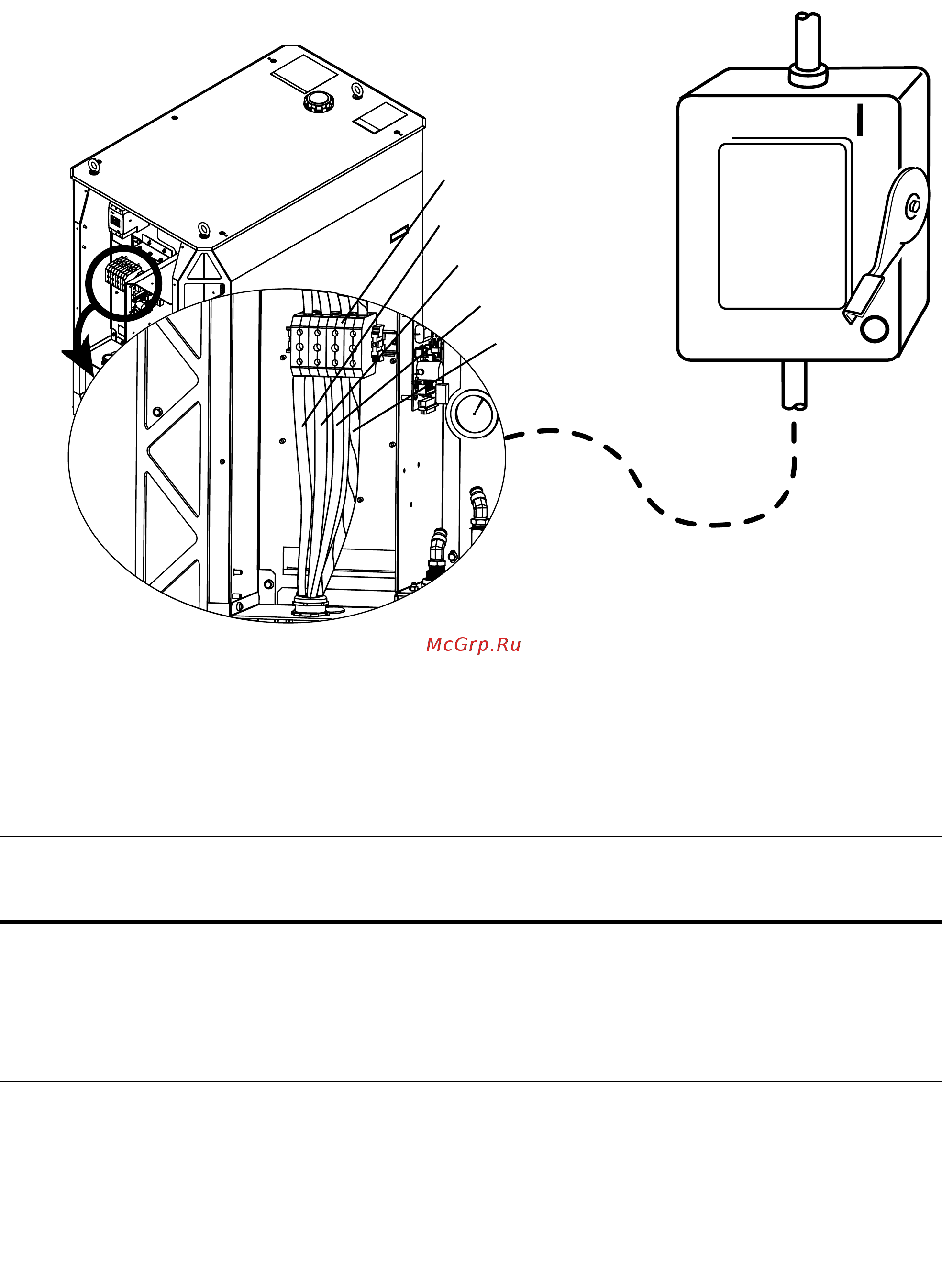

Pис. 37. Подключение силового шнура к источнику питания плазменной системы
3. При подключении силовых проводов W, V и U силового шнура к линейному выключателю
выполняйте национальные и местные электрические нормативы (табл. 20 на
странице 135).
табл. 20. Цветовая кодировка проводов силового шнура
U
V
W
GND
(ЗАЩИТНОЕ
ЗАЗЕМЛЕНИЕ)
TB1
Цветовая кодировка проводов для Северной
Америки
Цветовая кодировка проводов для Европы,
Азии и большинства стран за пределами
Северной Америки
U = черный U = черный
V = белый V = синий
W = красный W = коричневый
(Защитное) грунтовое заземление = зелено-желтый (Защитное) грунтовое заземление = зелено-желтый
