Квалификация и требования
2
XPR300 Инструкция по эксплуатации 80948J 57

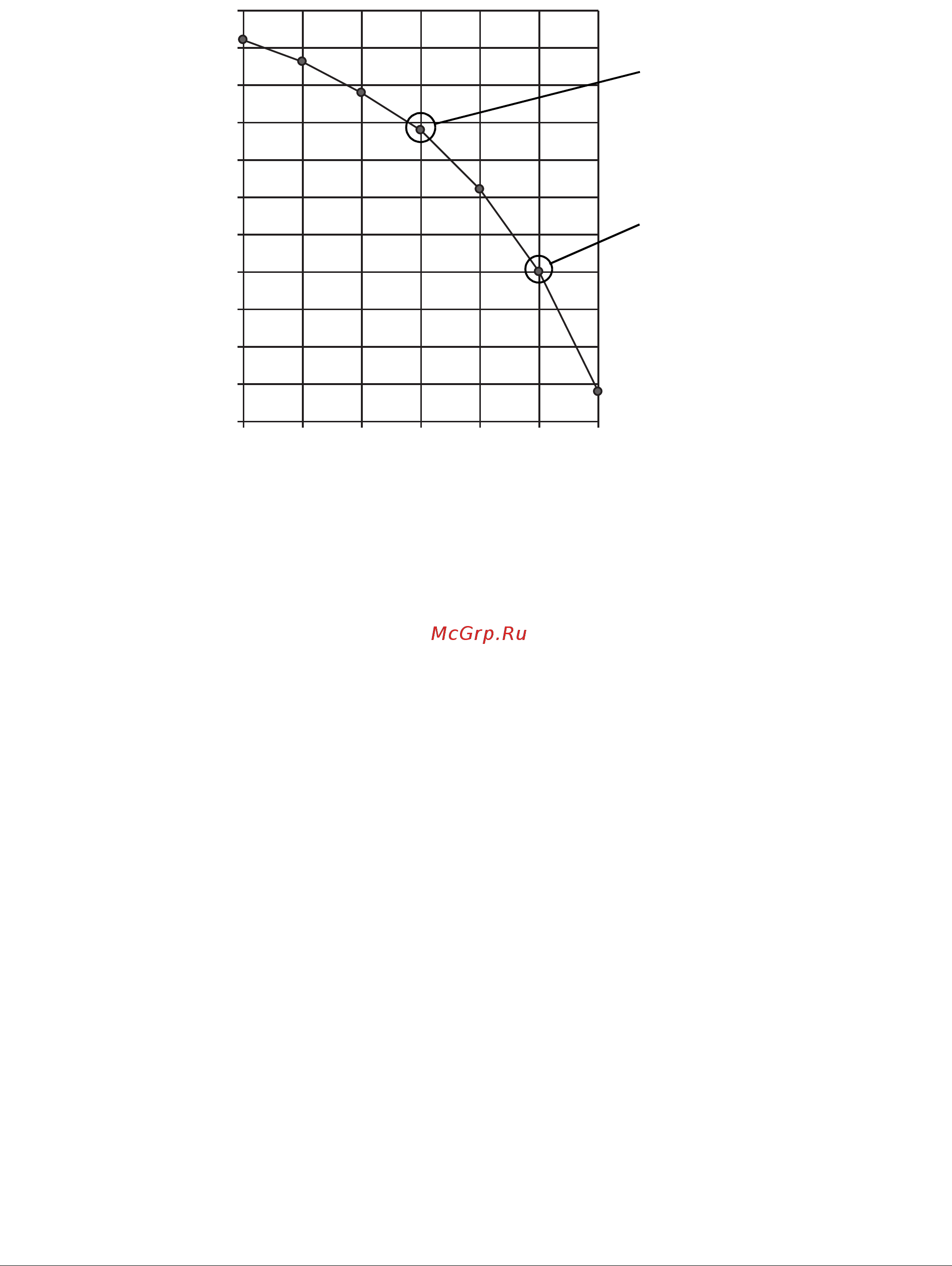

Pис. 1. Точка замерзания раствора пропиленгликоля
Требования к охлаждающей жидкости при работе в диапазоне температур выше 38 °C
Обработанную воду (без пропиленгликоля) следует использовать в качестве охлаждающей
жидкости только в случае, если рабочие температуры никогда не падают ниже 0 °C. Для
эксплуатации при очень высоких температурах окружающего воздуха обработанная вода
обеспечит наилучшее охлаждение.
Под обработанной водой понимается смесь очищенной воды, которая соответствует пункту
Требования к чистоте охлаждающей жидкости на странице 58, и одной части бензотриазола
(128020) на 300 частей воды. Бензотриазол (128020) выступает в качестве ингибитора
коррозии для охлаждающей системы на основе меди, которая используется в системе резки.
Требования к скорости потока охлаждающей жидкости
Максимальный поток охлаждающей жидкости составляет 9,46 л/мин.
Минимальный поток охлаждающей жидкости составляет 3,79 л/мин.
Система резки автоматически останавливается, если скорость потока достигает максимального или
минимального значения. Функция автоматического останова при низкой скорости потока предназначена
для защиты насоса от повреждения при низком или нулевом потоке. Функция автоматического останова
при высокой скорости предназначена для защиты резака и трубопроводов от разрыва.
Информацию о диагностике и устранении неисправностей в связи с потоком охлаждающей
жидкости см. в следующих разделах:
Коды ошибок, связанные с низкой скоростью потока охлаждающей жидкости (540–542)
на странице 297
Коды ошибок высокой скорости потока охлаждающей жидкости (543–544) на
странице 298
0 102030405060
-57
-51
-46
-40
-34
-29
-23
-18
-12
-7
-1
4
Температура
% пропиленгликоля
Предварительно
приготовленная смесь
Hypertherm (028872)
Максимальное содержание
гликоля
°C
