Подключение для обмена данными
4
160 80948J Инструкция по эксплуатации XPR300
Это приведет к отключению беспроводной сети.
4. Подайте питание на систему резки:
a. Переведите линейный выключатель в положение ВКЛ (ON).
b.
Убедитесь, что на источнике тока плазменной системы горит зеленый светодиод питания
.
5. Подождите 30 секунд.
6. Выключите подачу питания на систему резки:
a. Переведите линейный выключатель в положение ВЫКЛ (OFF).
b. Убедитесь, что на источнике тока системы плазменной резки не горит зеленый
светодиод питания.

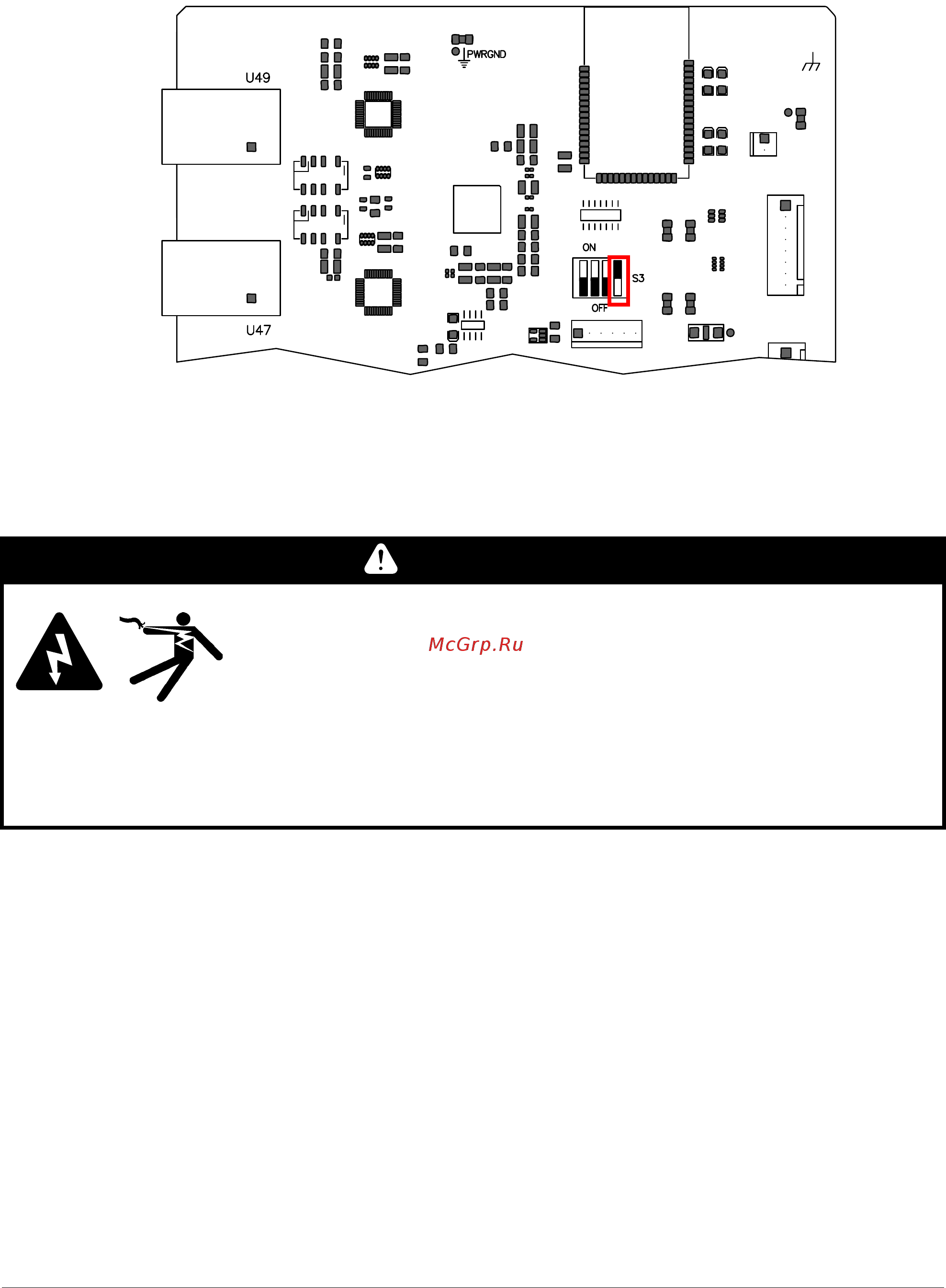

7. Переведите переключатель позиции 4 на двухпозиционном переключателе в корпусе S3,
который расположен в основной контрольной плате, в положение ВЫКЛ (OFF).
Это приведет к включению беспроводной сети.
БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
При техническом обслуживании включенного в сеть источника
тока системы плазменной резки со снятыми крышками нужно
проявлять осторожность.
В источнике тока системы плазменной резки присутствуют
опасные уровни напряжения, которые могут привести к травмам
и летальному исходу.
