Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 311
Коды ошибок датчика тока (631)
1. Отсоедините систему резки от источника питания. (См. Отключение подачи питания на
систему резки на стр. 259.)
2. Проверьте J1.9 на печатной плате 1 (контрольной печатной плате), а также датчик
рабочего кабеля, расположенный на панели входов-выходов печатной платы 5 (печатная
плата входов-выходов).
3. Перечень необходимых действий, проверок и замечания:
Повреждение
Убедитесь в отсутствии неплотных соединений
4. Если соединения находятся в исправном состоянии, но коды ошибок все равно
присутствуют, замените печатную плату 5 (печатная плата входов-выходов).
5. Если Вы не можете обнаружить или устранить проблему с помощью этих действий
по устранению, обратитесь к поставщику машины для резки или в региональный отдел
технического обслуживания Hypertherm.

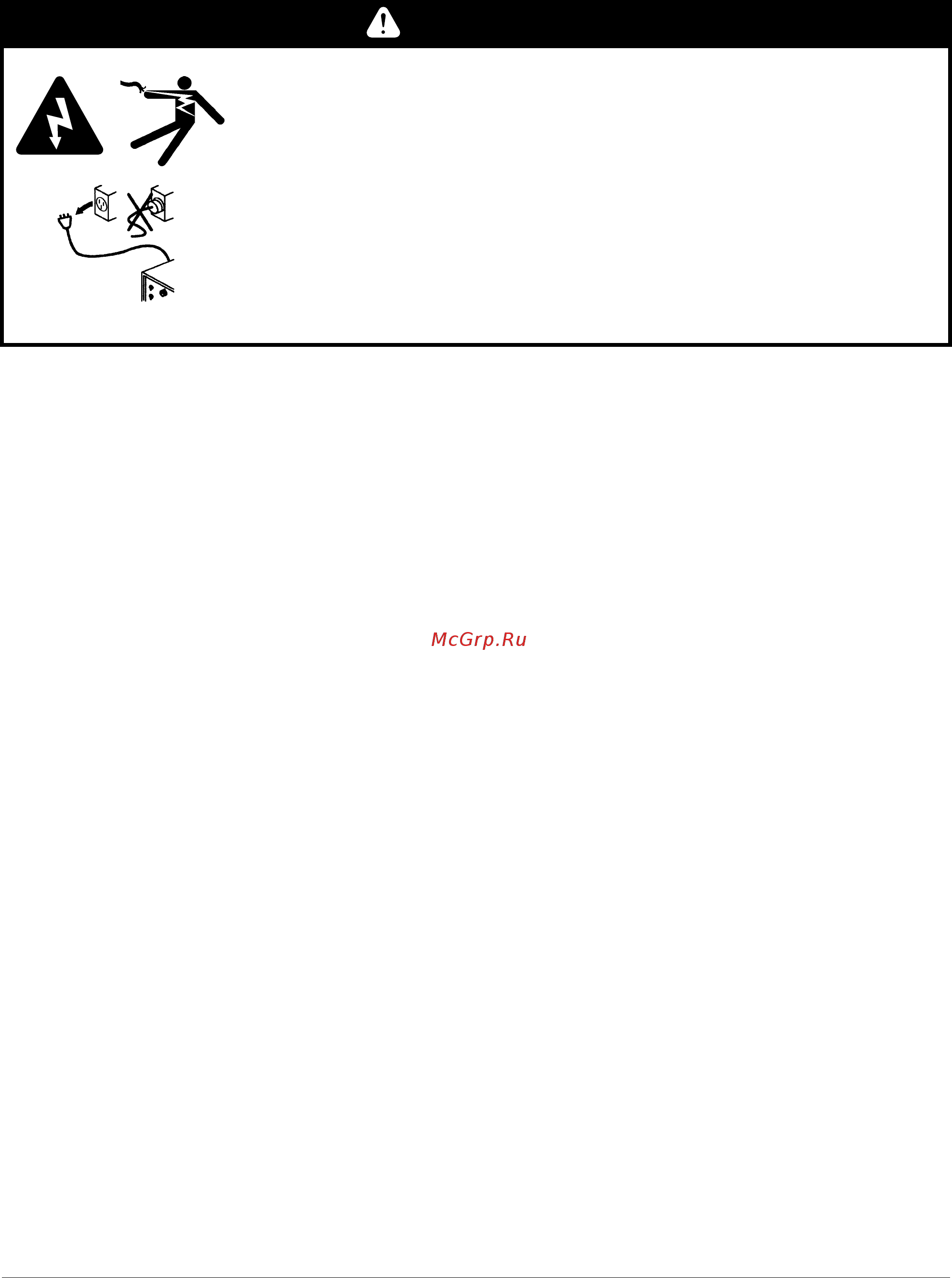

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического
обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Safety and Compliance Manual (Руководство по
безопасности и нормативному соответствию) (80669C).
