Установка
3
XPR300 Инструкция по эксплуатации 80948J 11 3
Подключение электропитания, CAN и шлангов в сборе для 5 газов

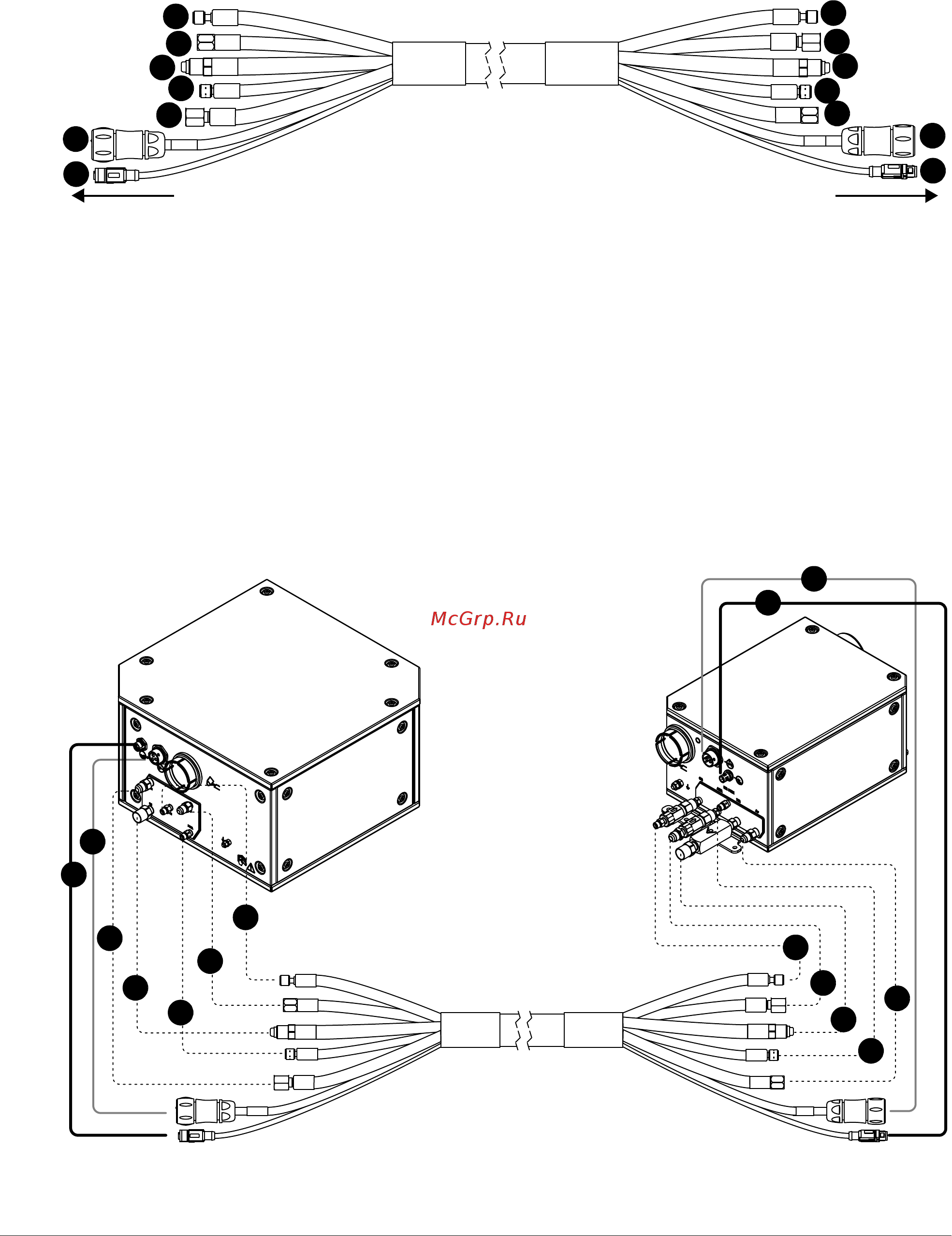

Pис. 28. Силовой кабель, кабель CAN и шланги в сборе для 5 газов
Длину см. в
Электропитание, CAN и шланги в сборе для 3 газов
(система Core)
на странице 365 в.
Список деталей
Pис. 29
1
2
3
4
5
6
7
1
2
3
4
5
6
7
К системе управления подведенными газами
(вилки)
К системе управления подключением резака
(розетки)
1 Силовой кабель
2 Кабель CAN
3 Кислород (синий)
4 Шланг воздуха (черный)
5 Шланг для аргона (черный)
6 Шланг азота (черный)
7 Шланг для топлива (красный)
Система управления
подведенными газами
(VWI или OptiMix)
Система управления
подключением резака
1
2
3
4
6
7
5
1
2
3
4
5
6
7
