Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 315
Коды ошибок, связанные с отсутствием тока и напряжения питания (717–718)
1. Отсоедините систему резки от источника питания. (См. Отключение подачи питания на
систему резки на стр. 259.)
2. Проверьте расходные детали. Убедитесь в исправном состоянии расходных деталей.
См. Проверка расходных деталей на стр. 237.
3. Замените поврежденные или изношенные расходные детали.
4. Проверьте настройки отключения потока. Если расходные детали находятся в хорошем
состоянии, убедитесь, что для текущего процесса установлены правильные настройки.
(См. Технологические карты резки на стр. 413.)
5. Проверьте время задержки прожига. Если заданы правильные настройки отключения
потока, убедитесь, что для текущего процесса установлены верные настройки.
6. Если Вы не можете обнаружить или устранить проблему с помощью этих действий
по устранению, обратитесь к поставщику машины для резки или в региональный отдел
технического обслуживания Hypertherm.
Правила проведения теста для выявления утечек газа

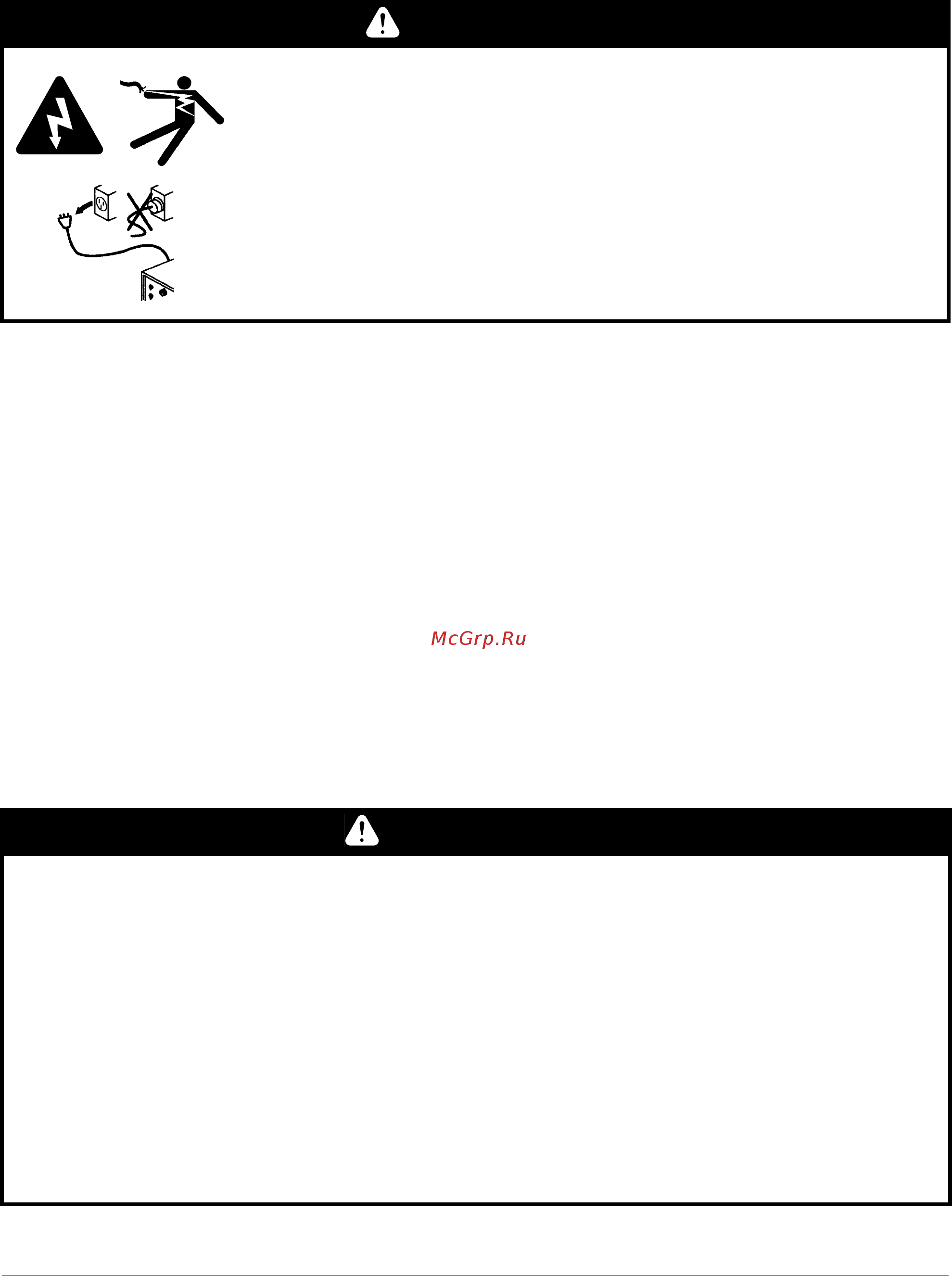

БЕРЕГИСЬ!
ЭЛЕКТРИЧЕСКИЙ РАЗРЯД МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ
Отключите электропитание перед выполнением технического обслуживания.
Любые работы, для выполнения которых требуется снять панели
источника тока системы плазменной резки, должны выполняться
только квалифицированным техническим персоналом.
Дополнительные сведения о технике безопасности см.
вдокументе Руководство по безопасности и нормативному
соответствию (80669C).
ОСТОРОЖНО!
Утечки газа, а также выход давления и скорости потока за рекомендованные пределы
могут привести к следующим последствиям:
• Ухудшению производительности системы
• Ухудшению качества резки
• Сокращению срока службы расходных деталей
Низкое качество газа может привести к следующим последствиям:
• Ухудшению качества резки
• Снижению скорости резки
• Снижению способности резки материалов с высокой толщиной
Рекомендованные значения давления и скорости потока см. в Табл. 7 на странице 48.
