Квалификация и требования
2
XPR300 Инструкция по эксплуатации 80948J 71

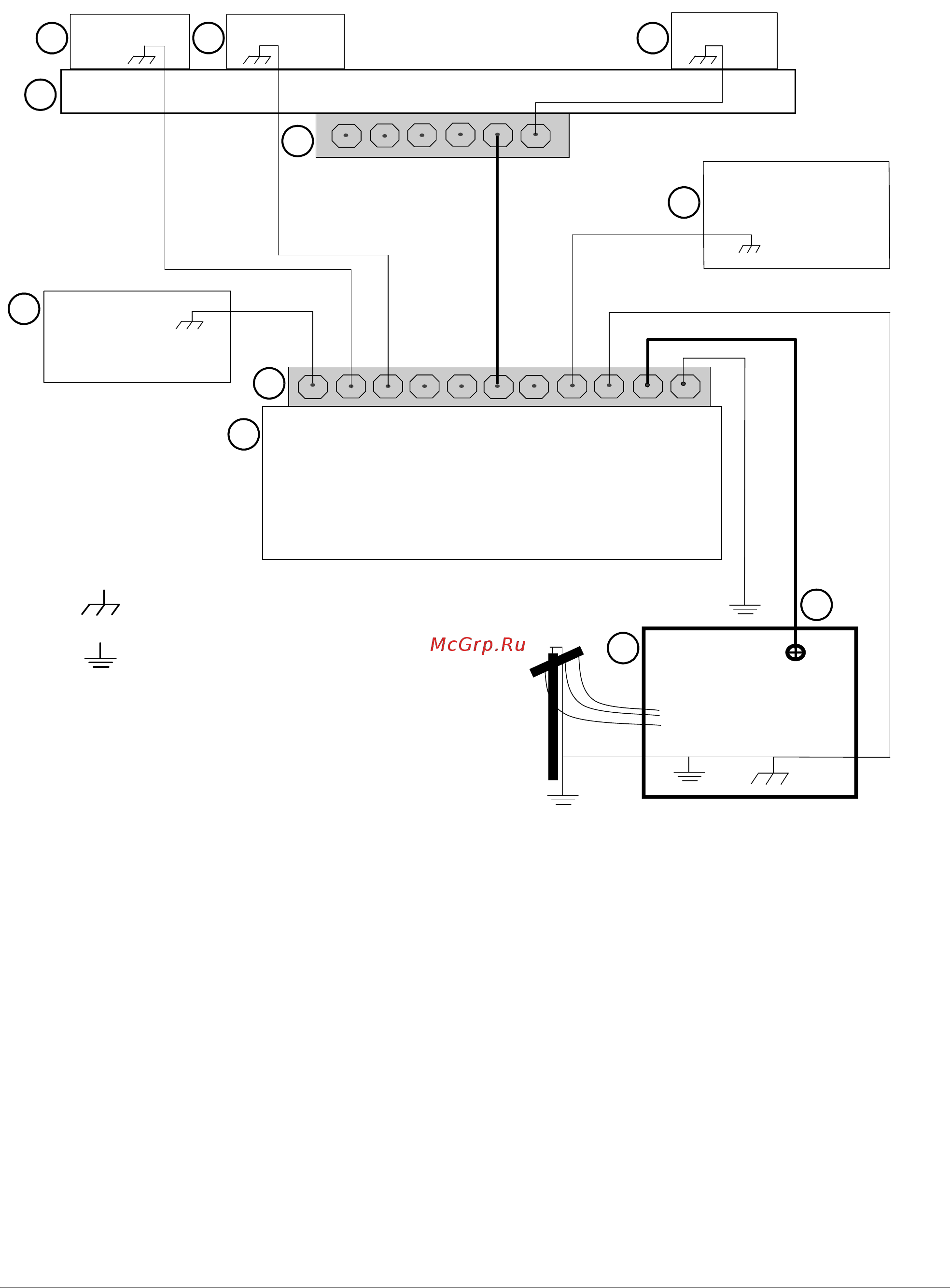

Пример схемы заземления
* Система зажигания дуги встроена в панель управления подведенными газами систем резки XPR300.
Масса и заземление
от радиочастотных помех
Заземление источника
переменного тока
1
2
3
4
5
6
7
8
9
10
11
1 Стол для резки
2 Портал
3 Система плазменной резки
4 Шина заземления стола
5 Шина заземления портала
6
Подъемник с системой регулировки
высоты резака
7 Система управления подключением резака
8 Масса ЧПУ
9 Модуль системы регулировки высоты резака
10 Система управления подведенными газами
Подключите к шине заземления стола.*
11 Заземление источника постоянного тока
(рабочий кабель)
