Установка
3
XPR300 Инструкция по эксплуатации 80948J 125
Подключение провода резака в сборе EasyConnect к разъему резака
1. Отмотайте ок. 2 м провода резака в сборе на конце резака.
2. Накидным гаечным ключем (104269) зафиксируйте резак. (См. Pис. 34.).
3. Поверните соединительную муфту резака против часовой стрелки, чтобы ослабить
ее и снять с резака. (См. Pис. 34.).
Резак, поставляемый с новой системой резки, оснащен
соединительной муфтой резака. «Автономные» резаки (без
соединительной муфты) можно приобрести в Hypertherm для
использования в качестве замены. (См. Список деталей на стр. 329.)

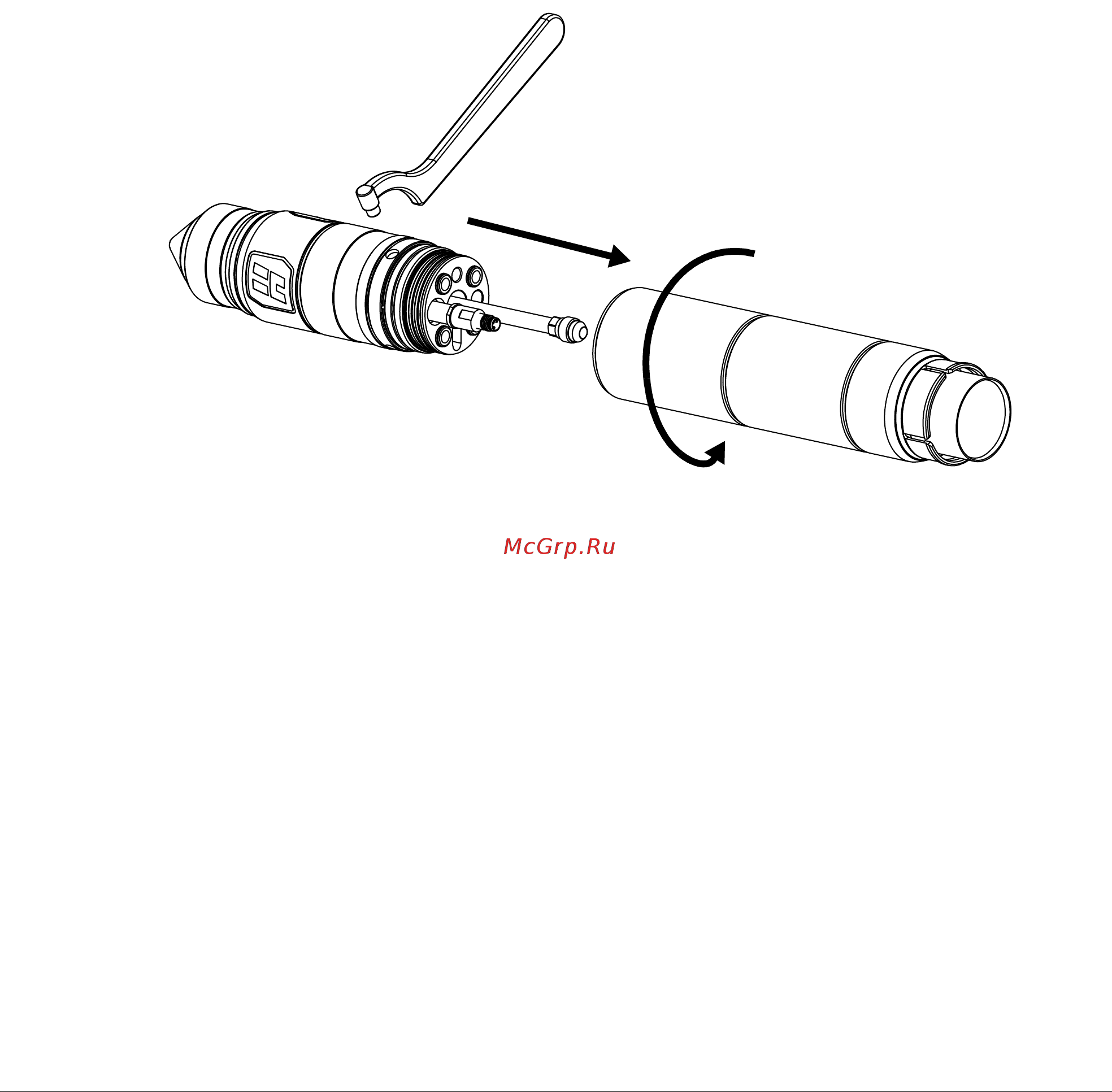

Pис. 34. Ослабьте и снимите соединительную муфту
4. Снимите силиконовое покрытие с провода резака в сборе на конце резака:
a. Ослабьте шланговый зажим на проводе резака в сборе на конце резака, чтобы снять
силиконовое покрытие с провода резака в сборе на головном конце.
b. Снимите силиконовое покрытие с резака. Это позволит оголить соединители,
находящиеся внутри провода резака в сборе и снять соединительную муфту с резака.
