Hypertherm XPR300 [342/508] Боковые детали высокого напряжения системы управления подведенными газами
![Hypertherm XPR300 [342/508] Боковые детали высокого напряжения системы управления подведенными газами](/views2/1249621/page342/bg156.png)
Список деталей
9
342 80948J Инструкция по эксплуатации XPR300

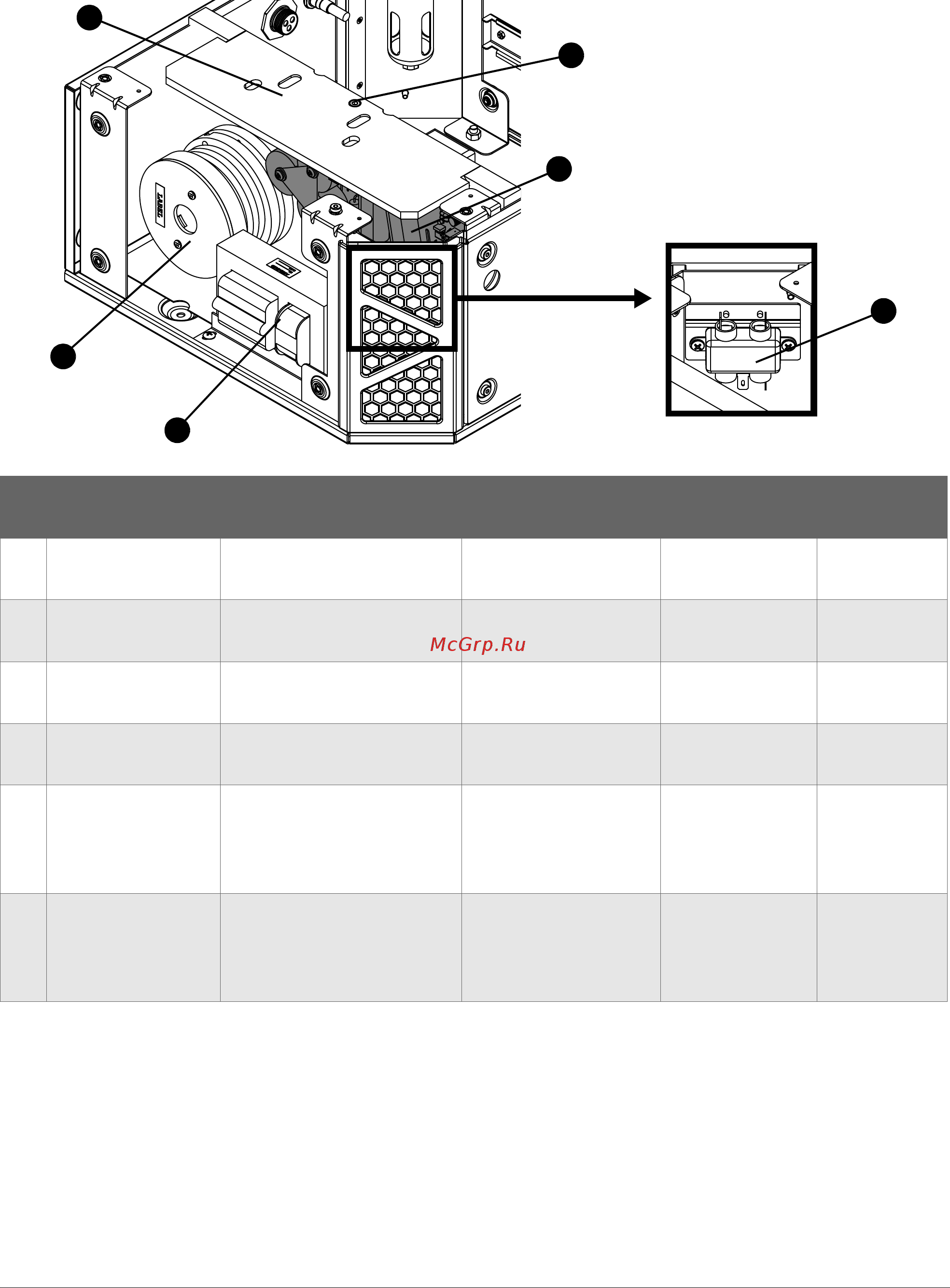

Боковые детали высокого напряжения системы управления подведенными газами
Номер детали Описание Система
Код.
обозначение
Количество
1 002570 Изоляционная пластина
системы Core, VWI,
OptiMix
1
2 229837 Катушка в сборе
системы Core, VWI,
OptiMix
T2 1
3 229838 Трансформатор
системы Core, VWI,
OptiMix
T1 1
4 009045
Фильтр
электромагнитных помех
системы Core, VWI,
OptiMix
1
5 141354
Печатная плата
зажигания высокой
частоты и высокого
напряжения
системы Core, VWI,
OptiMix
PCB2 1
6 075678
Винт с головкой
и углублением под ключ:
M5 - 0,8 X 10 мм,
шестигранник
системы Core, VWI,
OptiMix
1
1
2
3
4
5
6
