Диагностика, поиск и устранение неисправностей
8
XPR300 Инструкция по эксплуатации 80948J 327

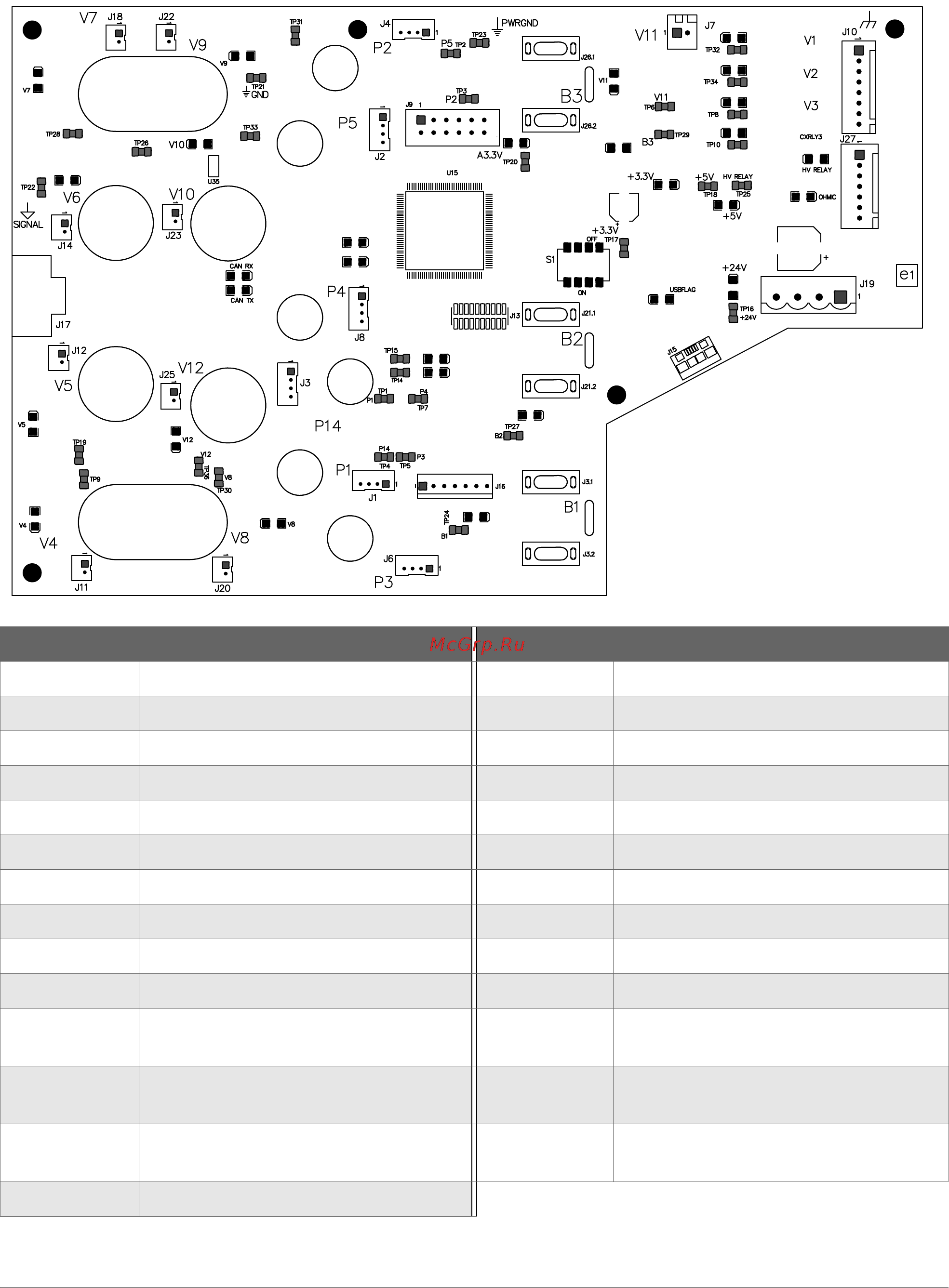

Контрольная плата системы управления подключением резака (141334)
Светодиод Сигнал Светодиод Сигнал
D58 V7 D87 СВЕТОДИОД СТАТУСА
D69 V9 D88 СВЕТОДИОД ДЕЙСТВИЯ
D75 V10 D45 A3.3 V
D51 V6 D4 V11
D41 V5 D63 B3
D84 V12 D46 +3,3 В
D16 V4 D23 МЕТКА USB
D64 V8 D43 +5 В
D34 ПРИЕМНИК CAN D44 +24 В
D35 ПЕРЕДАТЧИК CAN D70 КЛАПАН РЕЗАКА V1
D48 B1 D76
V2 (НЕ ИСПОЛЬЗУЕТСЯ
ВДАННОЙ СИСТЕМЕ)
D57 B2 D18
V3 (НЕ ИСПОЛЬЗУЕТСЯ
ВДАННОЙ СИСТЕМЕ)
D49 РЕЛЕ ВЫСОКОГО НАПРЯЖЕНИЯ D8 (НЕ ИСПОЛЬЗУЕТСЯ ВДАННОЙ
СИСТЕМЕ)
D15 ОМИЧЕСКИЙ КОНТАКТ
D58
D51
D41
D16
D84
D64
D35
D34
D75
D69
D87
D45
D46
D70
D63
D15
D43
D44
D23
D49
D76
D18
D8
D4
D88
D24
D25
D57
D48
