507

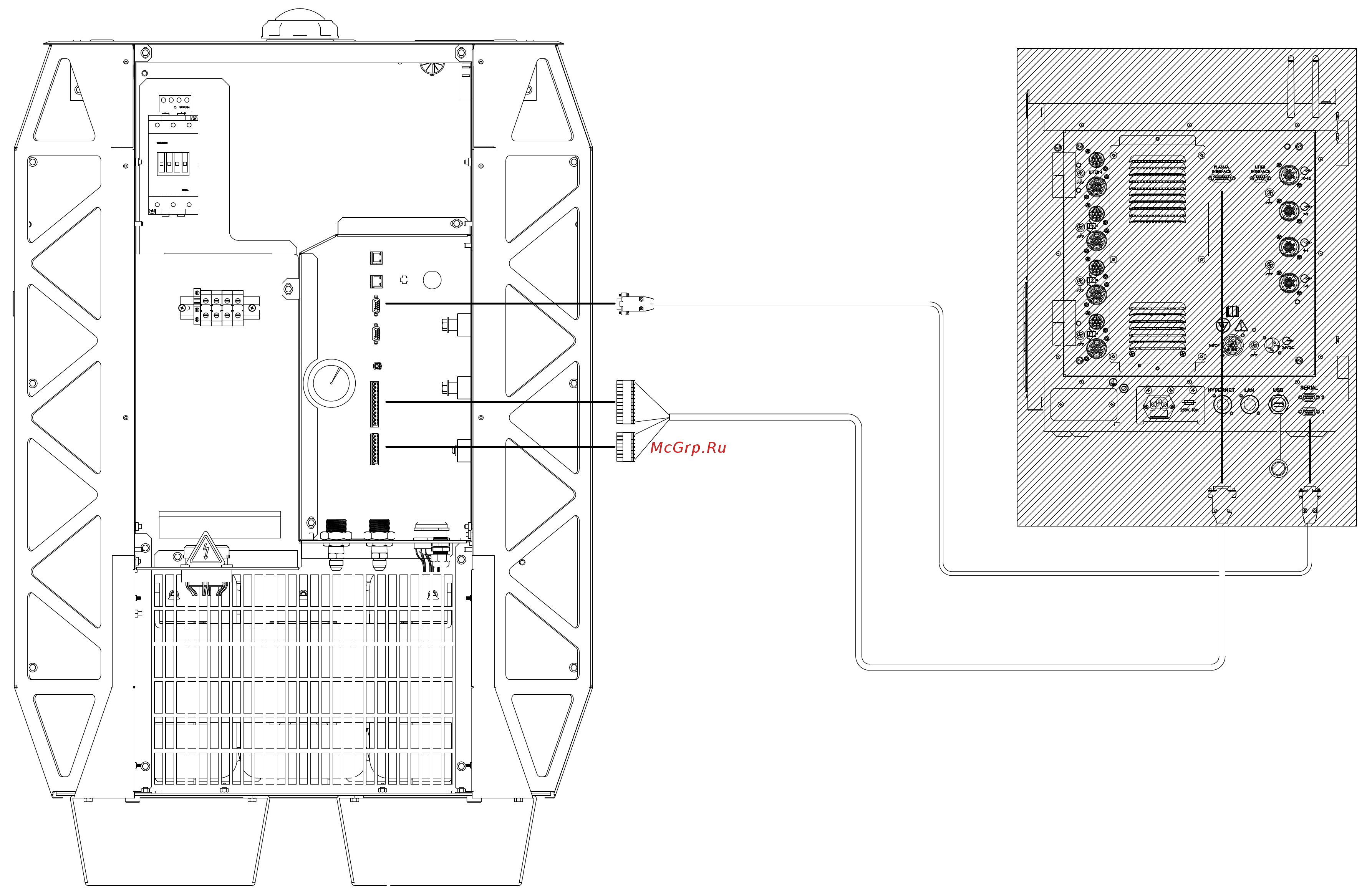

Подключения к ЧПУ по дискретному и последовательному каналу связи RS-422 (лист 19 из 20)
Кабель дискретного обмена данными
Примечания.
1. Подробную информацию об установке и подключении
см. в документации к ЧПУ.
2. Контроллер регулировки высоты резака не показан.
Подробную информацию об установке и делителя
напряжения и подключении см. в документации
к системе регулировки высоты резака.
Кабель интерфейса последовательной передачи данных
RS-422
013403
