Подключение для обмена данными
4
XPR300 Инструкция по эксплуатации 80948J 155
Для подключения источника тока системы плазменной резки к новой
сети будут применены настройки беспроводной связи. Источник тока
системы плазменной резки перезапускается и подключается к новой
сети.
Порядок доступа к веб-интерфейсу после настройки см. в теме
Доступ к веб-интерфейсу XPR после настройки в режиме сети на
странице 157.
7. Если Вы выполняете мониторинг через веб-интерфейс XPR, больше не требуется
выполнять никаких действий. Если Вам необходимо работать с системой резки,
перейдите к действие 8.
8. Необходимо подключиться к источнику тока системы плазменной резки по дискретному
каналу обмена данными. См. Подключение к источнику тока системы плазменной резки
с использованием дискретного обмена данными на стр. 170.

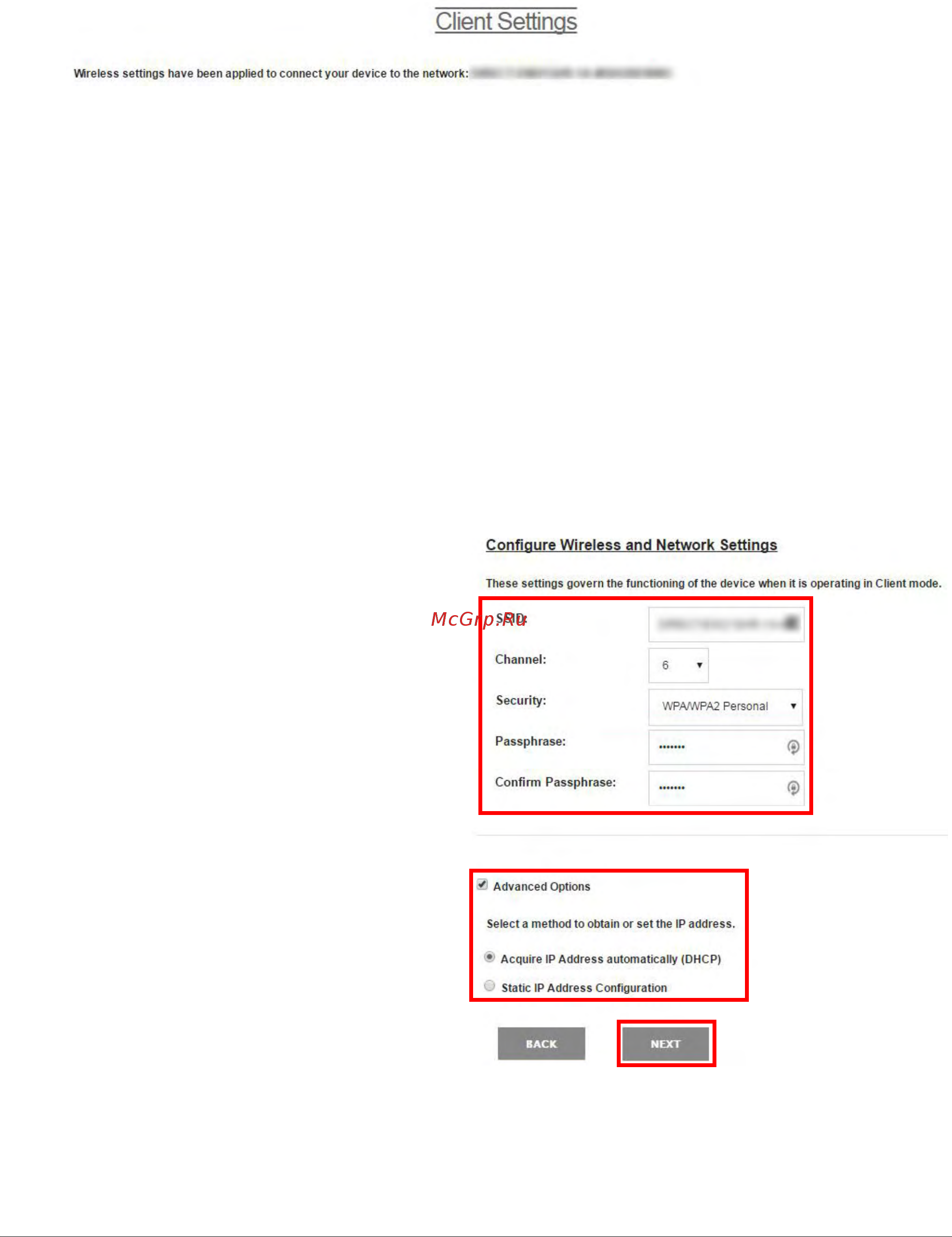

Ручная настройка
При выборе этого варианта беспроводная сеть настраивается вручную.
1. Выберите тип настроек
беспроводной сети: SSID,
Channel (Канал), Security
(Безопасность) и Passphrase
(Парольная фраза).
2. При необходимости установите
флажок Advanced Options
(Расширенные настройки)
ивыберите метод получения
IP-адреса. Если такой
необходимости нет, перейдите
кшагу действие 3.
a. Dynamic Host Configuration
Protocol (DHCP) (Протокол
DHCP)
b. Static IP (Статический
IP-адрес)
(Не поддерживается. Только
для опытных пользователей).
3. Нажмите кнопку Next (Далее), чтобы перейти на экран Wireless Configuration Summary
(Сводные данные по конфигурации беспроводной сети).
