Эксплуатация
6
210 80948J Инструкция по эксплуатации XPR300
Резка со скосом

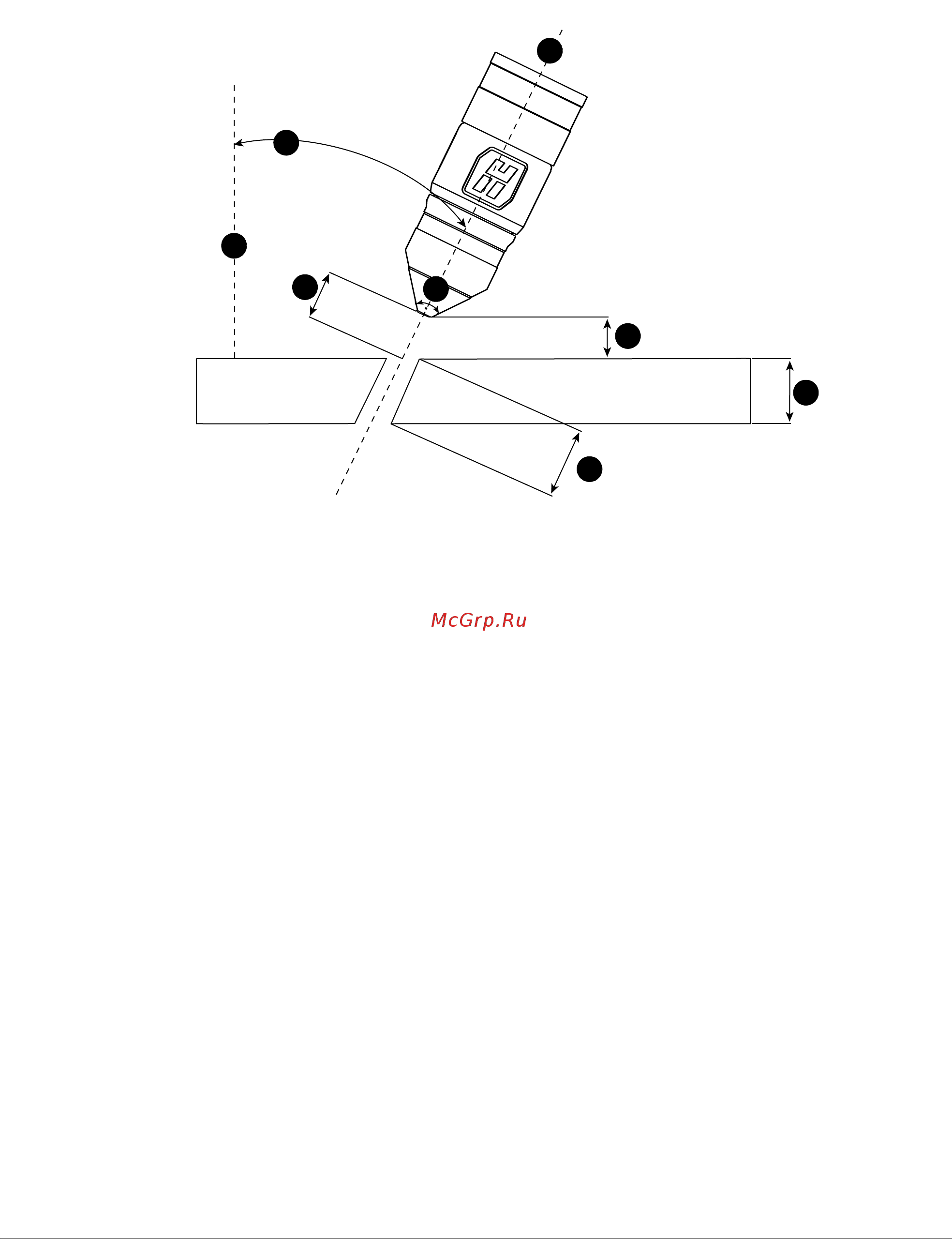

Рис. 50. Пример расположения резака при резке со скосом
0°
8
1
2
3
4
6
5
7
1 Перпендикулярная линия. Воображаемая
линия, перпендикулярная (под углом 90° )
к заготовке.
2Угол скоса. Угол между осевой линией резака
и линией и воображаемой линией, которая
перпендикулярна к заготовке.
3
Высота резки. Расстояние по прямой
от центра выпускного отверстия резака
до поверхности заготовки, измеряемое
по осевой линии резака. Чтобы получить
оптимальные результаты, выберите высоту
резки в соответствии со значением
«эквивалентной толщины», которое указано
в технологических картах резки.
Если выбранная высота резки несовместима
с требованием к зазору, поднимите резак чуть
выше, чтобы избежать столкновения резака.
4Угол конусности. Все резаки XPR300 имеют
угол конусности 76° наклонять резак или
устанавливать его под углом вплоть до 52°.
Это позволяет отклонять резак до того, как
задняя грань конуса резака будет ближе
к листу, чем защитное отверстие.
Если нужен дополнительный зазор, можно
наклонить резак еще больше.
5 Осевая линия резака. Воображаемая линия
вдоль центральной оси резака.
6
Зазор. Расстояние по вертикали от самой
нижней точки резака до поверхности
заготовки. Это расстояние должно быть
не меньше 2 мм–3 мм, чтобы минимизировать
контакт резака с выгаром на листе.
7 Номинальная толщина. Толщина заготовки
по вертикали. Это толщина материала,
в отношении которого выполняются операции
резки, маркировки или прожиг плазменной
дугой.
8 Эквивалентная толщина. Расстояние,
на которое дуга перемещается сквозь
материал при резке. Это значение равно
частному от деления номинальной толщины
на косинус угла скоса.
