Установка
3
XPR300 Инструкция по эксплуатации 80948J 99
Подключение комплекта шлангов для
охлаждающей жидкости к системе
управления подведенными газами:
1. Подсоедините возвратный шланг
охлаждающей жидкости (красный)
к фитингу возврата охлаждающей
жидкости (красный, внизу).
2. Подсоедините шланг подачи
охлаждающей жидкости (зеленый)
к фитингу подачи охлаждающей
жидкости (зеленый, вверху).

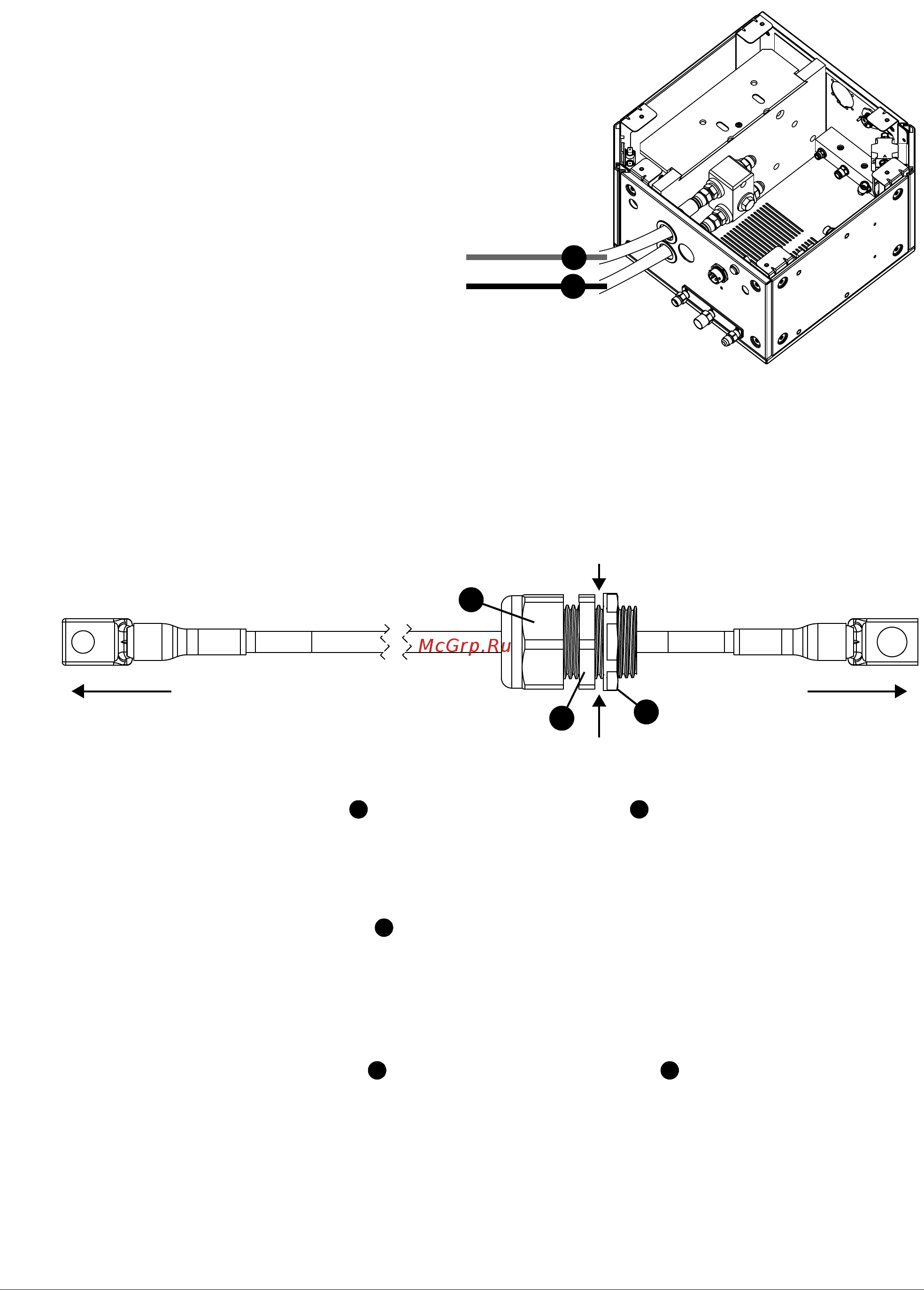

Подключение отрицательного кабеля с кабельным зажимом
Pис. 13. Отрицательный кабель с кабельным зажимом
1. Установите внешнюю гайку и гайку кабельного зажима на отрицательный кабель.
2. Проложите отрицательный кабель и гайку кабельного зажима через отверстие в системе
управления подведенными газами.
3. Установите внутреннюю гайку через расположенный на стороне системы управления
подведенными газами конец кабеля.
4. Подключите провод со стороны системы управления подведенными газами к блоку
охлаждающей жидкости.
5. Подтяните внутреннюю гайку на гайке кабельного зажима .
Длину см. в пункте Отрицательный кабель с кабельным зажимом на
странице 361 в разделе Список деталей.
Красный
1
2
Зеленый
К источнику тока плазменной системы
К системе управления
подведенными газами
1
2
3
Место пересечения тонколистового
металла панели системы
1
2
3
3
2
