Установка
3
142 80948J Инструкция по эксплуатации XPR300

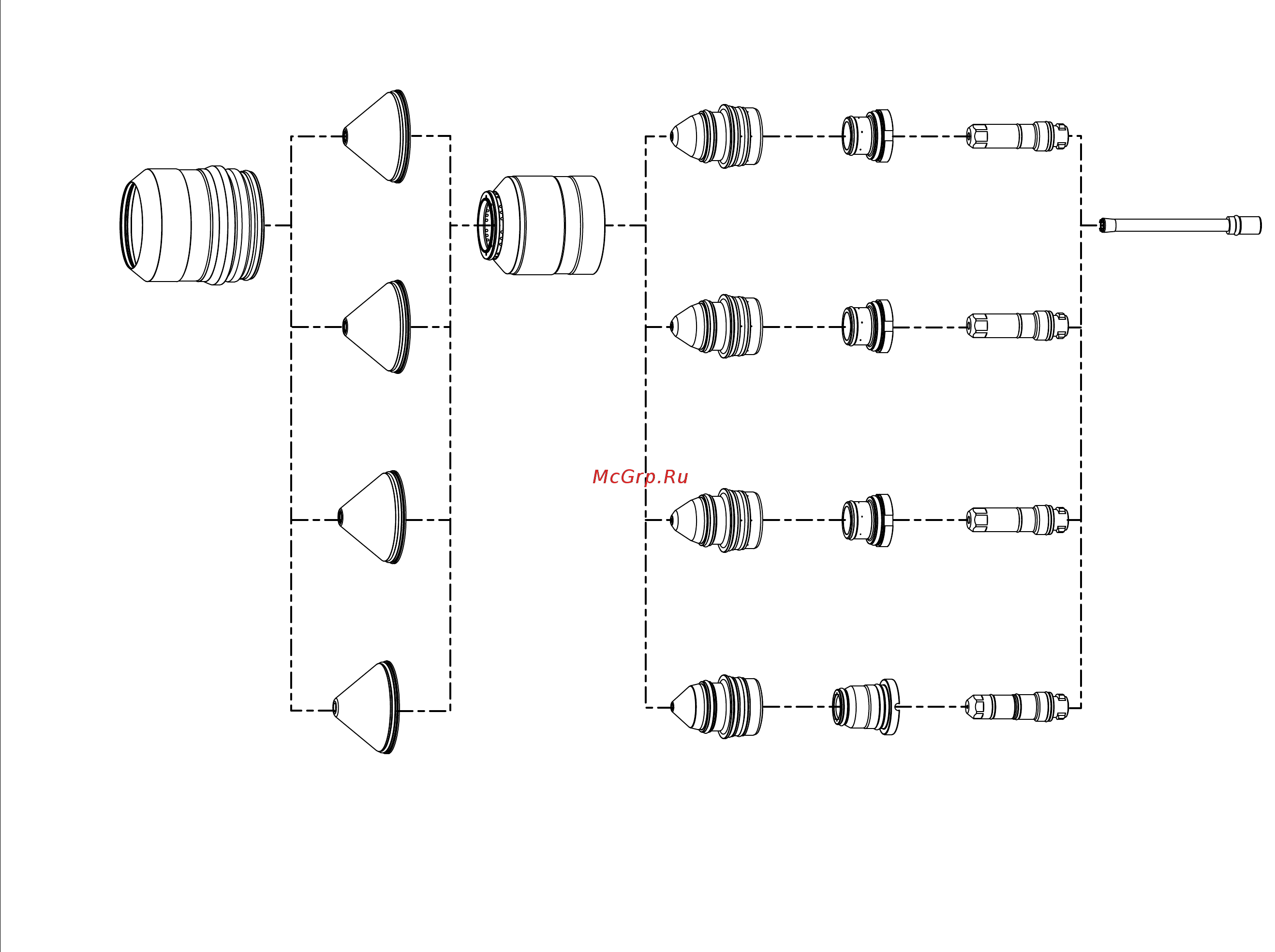

Цветные металлы исплавы–170A–N
2
/N
2
, H
2
-Ar-N
2
/N
2
**, N
2
/H
2
O**, воздух/воздух
* Расходные детали, предназначенные только для зеркальной резки.
** H
2
-Ar-N
2
/N
2
иN
2
/H
2
O могут использоваться только в системах управления VWI или OptiMix.
Труба водяного
охлаждения
ЭлектродЗавихрительСопло
N
2
/N
2
420356
H
2
-Ar-N
2
/N
2
**
420323
420604*
Кожух соплаЗащитный экран
N
2
/N
2
420327
420613*
Кожух защитного
экрана
Воздух/воздух
420258
Воздух/воздух
420260
N
2
/N
2
420314
420598*
N
2
/H
2
O**
420314
420598*
Воздух/воздух
420513
N
2
/H
2
O**
420472
420611*
H
2
-Ar-N
2
/N
2
**
420327
420613*
N
2
/N
2
420324
H
2
-Ar-N
2
/N
2
**
420356
N
2
/H
2
O**
420356
420368
420365
420200
H
2
-Ar-N
2
/N
2
**
420324
N
2
/H
2
O**
420324
Воздух/воздух
420524
