Техническое обслуживание
7
XPR300 Инструкция по эксплуатации 80948J 241
Проверка резака
1. Прежде чем продолжить, выполните указанные ниже процедуры:
a. Отключение подачи питания на систему на странице 234
b. Снятие резака и расходных деталей на странице 236
2. Проверьте резак по следующим харакетристикам:
Повреждение или чрезмерный износ
внешних уплотнительных колец, которые
находятся на передней части резака
Повреждение или чрезмерный износ
внутернних уплотнительных колец, которые
находятся на задней части резака
Трещины на основном корпусе резака
Трещины изоляции резака
3. Замените все уплотнительные кольца, которые
имеют признаки повреждений или чрезмерного
износа.
Комплекты восстановления резака доступны
можно приобрести в Hypertherm. (См. раздел
Комплекты планово-предупредительного технического
обслуживания на странице 375 части Список деталей).
4. Если на основном корпусе резака или на изоляции резака есть трещины, замените весь
основной корпус резака:
См. Установка резака в разъем на стр. 131.
См. Установка резака в скобу крепления на стр. 132.
5. Замените трубу водяного охлаждения резака, если на ней есть изъязвления или изгибы.
(См. Замена трубы водяного охлаждения резака на стр. 244.)

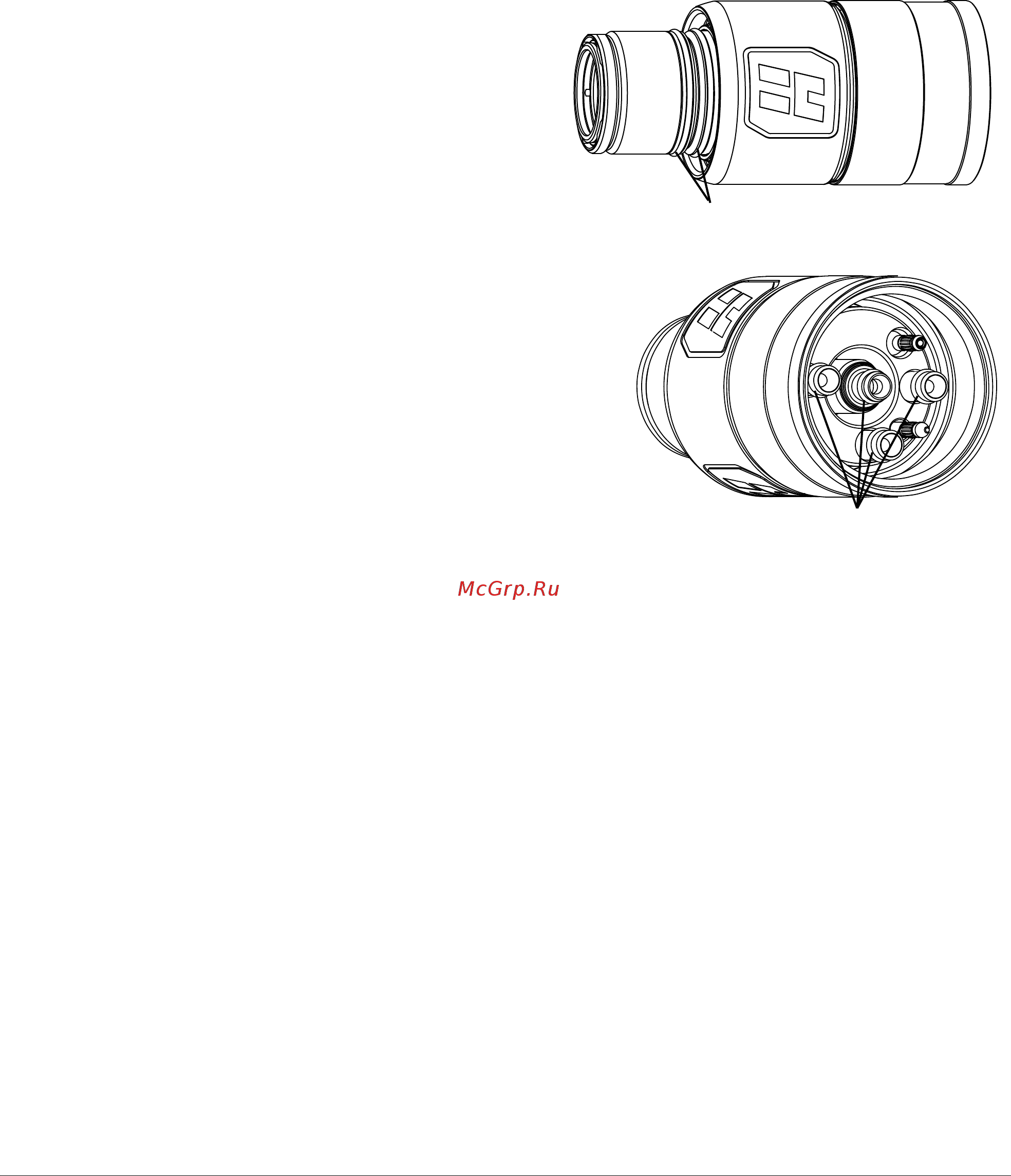

Внешние уплотнительные кольца
(2) на передней части резака
Внутренние уплотнительные кольца
(4) на задней части резака
