Hypertherm XPR300 [331/508] Вентиляторы
![Hypertherm XPR300 [331/508] Вентиляторы](/views2/1249621/page331/bg14b.png)
Список деталей
9
XPR300 Инструкция по эксплуатации 80948J 331

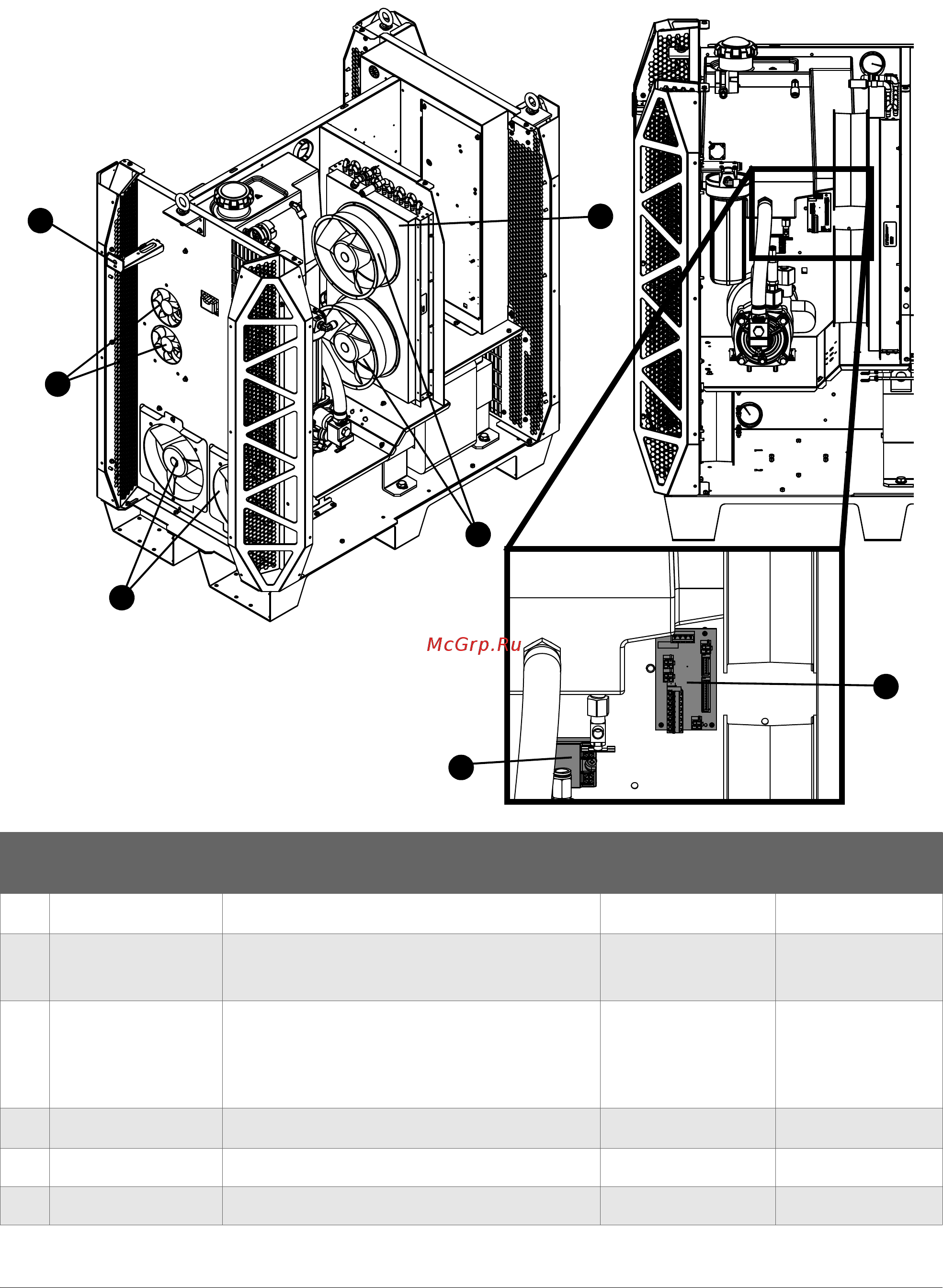

Вентиляторы
Номер детали Описание
Код.
обозначение
Количество
1 229825
Зеленая светодиод питания в сборе
1
2 229821
Узел вентилятора: 292 куб. фут/мин,
48 В пост. тока, диаметр 120 мм
CAB FAN3,
CAB FAN4
2
3 229822
Узел вентилятора: 890 куб. фут/мин,
48 В пост. тока, диаметр 254 мм
HX FAN1,
HX FAN2,
MAG FAN1,
MAG FAN2
4
4 229717
Теплообменник в сборе
5 003266 Твердотельное реле 1
6 141384
Распределительная печатная плата вентилятора
PCB6 1
2
1
3
3
4
5
6
