Список деталей
9
XPR300 Инструкция по эксплуатации 80948J 353

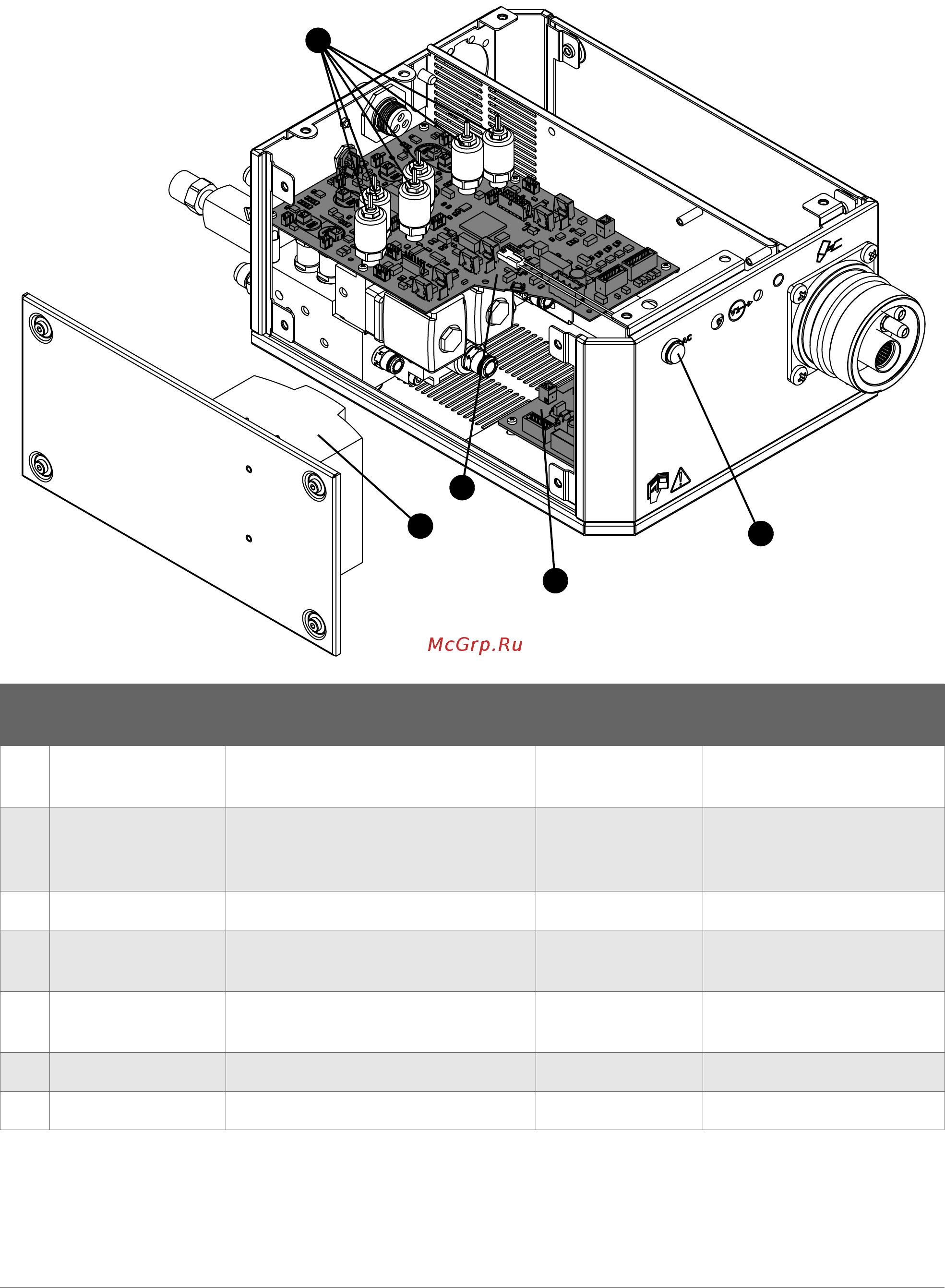

Сторона коллектора 1
Номер детали Описание
Код.
обозначение
Количество
1 223477
Преобразователь давления
с проводом и разъемом
P1–P5, P14 6
2 229640
Источник питания:
88 - 264 В перем. тока
в24Впост. тока
PS1 1
3 141334 Контрольная печатная плата PCB1 1
4 141368
Печатная плата омического
контакта
PCB2 1
5 229825
Зеленый светодиод питания
всборе
1
229780 Кабель клапана, 50,8 мм 8
229800 Кабель клапана, 279,4 мм 1
3
2
1
4
5
