Установка
3
124 80948J Инструкция по эксплуатации XPR300
Не используйте инструменты.

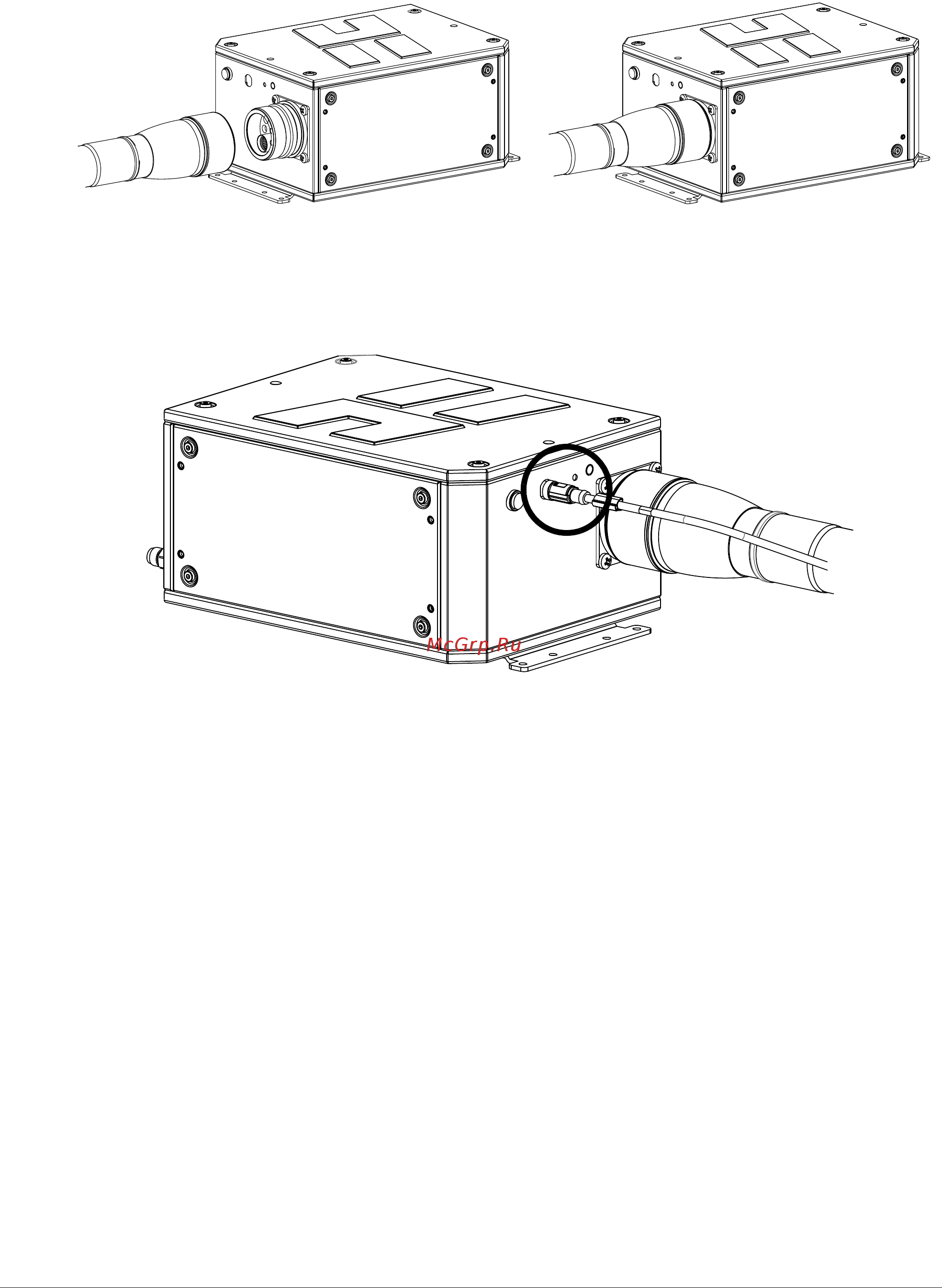

4. Подсоедините кабель плазмообразующего клапана к соответствующему разъему,
подтяните вручную.
Не используйте инструменты.
