Подключение для обмена данными
4
154 80948J Инструкция по эксплуатации XPR300

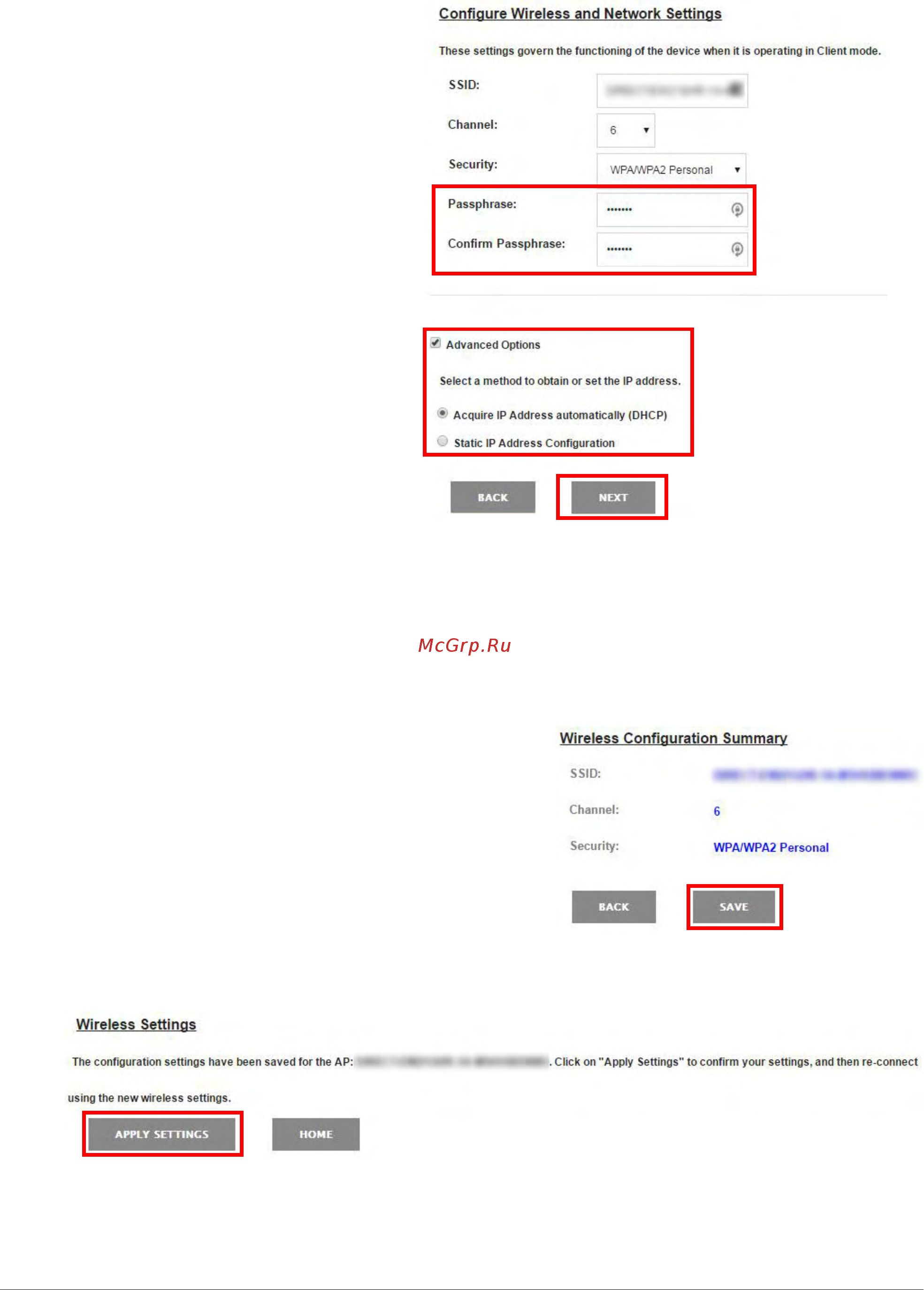

2. Введите учетные данные для
входа на маршрутизатор в поле
Passphrase (Парольная
фраза).
3. При необходимости установите
флажок Advanced Options
(Расширенные настройки)
ивыберите метод получения
IP-адреса. Если такой
необходимости нет, перейдите
кшагу действие 4.
a. Dynamic Host Configuration
Protocol (DHCP) (Протокол
DHCP)
b. Static IP (Статический
IP-адрес)
(Не поддерживается.
Только для опытных
пользователей).
4. Нажмите кнопку Next (Далее),
чтобы перейти на экран Wireless Configuration Summary (Сводные данные
по конфигурации беспроводной сети).
На этой странице показана следующая информация: SSID, Channel
(Канал) и Security (Безопасность).
5. Нажмите кнопку Сохранить.
6. На этой странице предоставлена возможность применения настроек. Нажмите кнопку
Apply Settings (Применить настройки).
