Установка
3
128 80948J Инструкция по эксплуатации XPR300

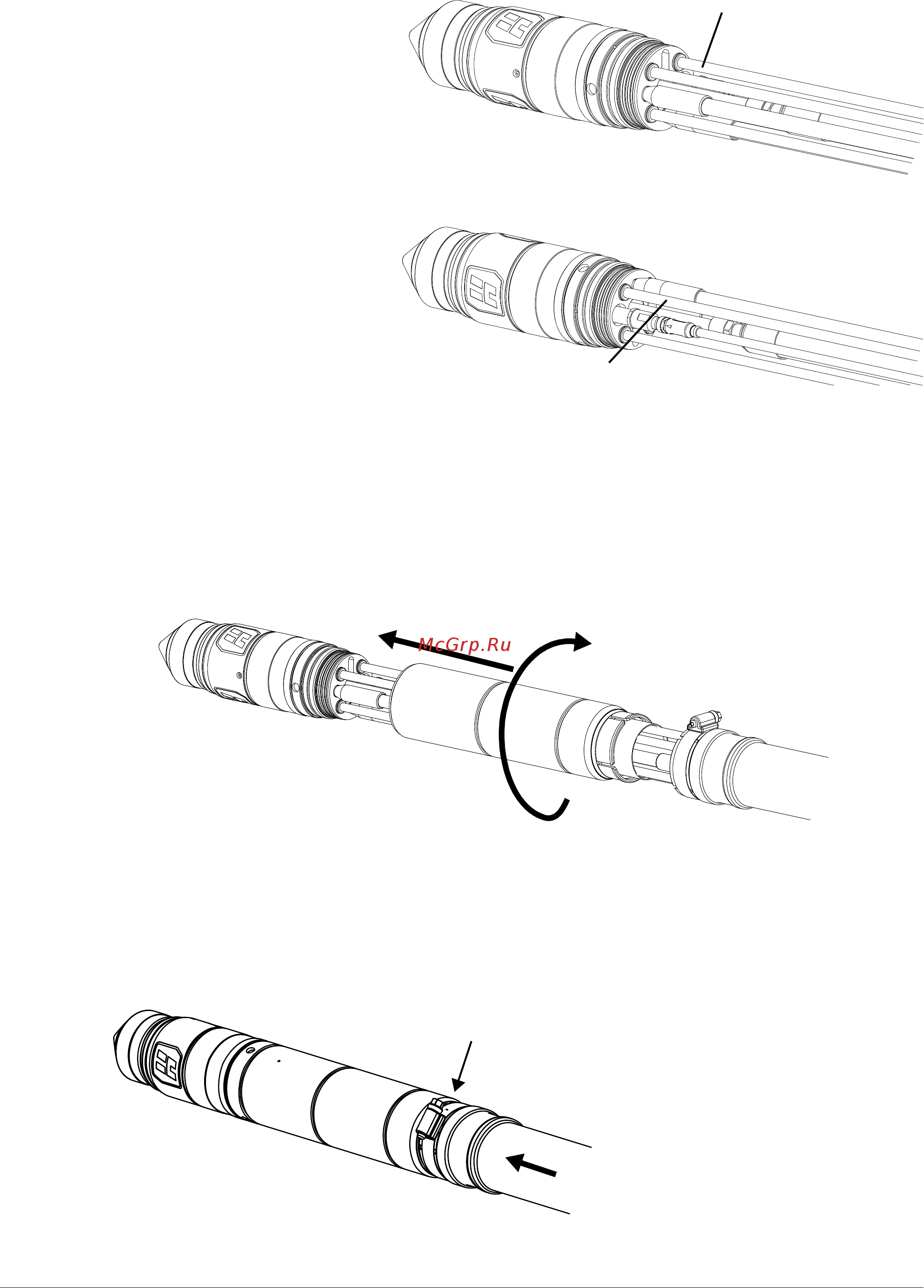

g. Подсоедините шланг
плазмообразующего газа 2
(желтый). Вставьте шланг
в соединение до упора,
примерно на 13 мм.
Этот фитинг является
вставным.
h. Подсоедините шланг
плазмообразующего газа 1
(черный). Вставьте шланг
в соединение до упора,
примерно на 13 мм.
Этот фитинг является
вставным.
8. Установите соединительную муфту резака:
a. Наденьте соединительную муфту резака, надвинув ее по направлению к резаку.
b. Вручную подтяните соединительную муфту резака.
Не используйте инструменты.
9. Установите силиконовое защитное покрытие на место:
a.
Наденьте силиконовое покрытие на провод резака в сборе по направлению к концу резака.
b. Наденьте шланговый зажим на силиконовое покрытие на конце резака.
c. Подтяните шланговый зажим, удерживающий силиконовое покрытие на месте.
Шланг
плазмообразующего
газа 2 (желтый)
Шланг плазмообразующего газа 1 (черный)
Подтяните зажим
Наденьте силиконовое покрытие
по направлению к резаку.
