Установка
3
130 80948J Инструкция по эксплуатации XPR300
4. Чистым бумажным полотенцем или неволокнистой ветошью
протрите внутренние и внешние поверхности резака.
5. Установите расходные детали на резак, как показано на Pис. 35.:
a. Установите электрод . С помощью специального инструмента
(104119) подтяните электрод.
b. Установите завихритель .
c. Установите сопло и завихритель .
d. Установите кожух сопла .
e. Установите защитный экран .
f. Установите защитный колпачок .

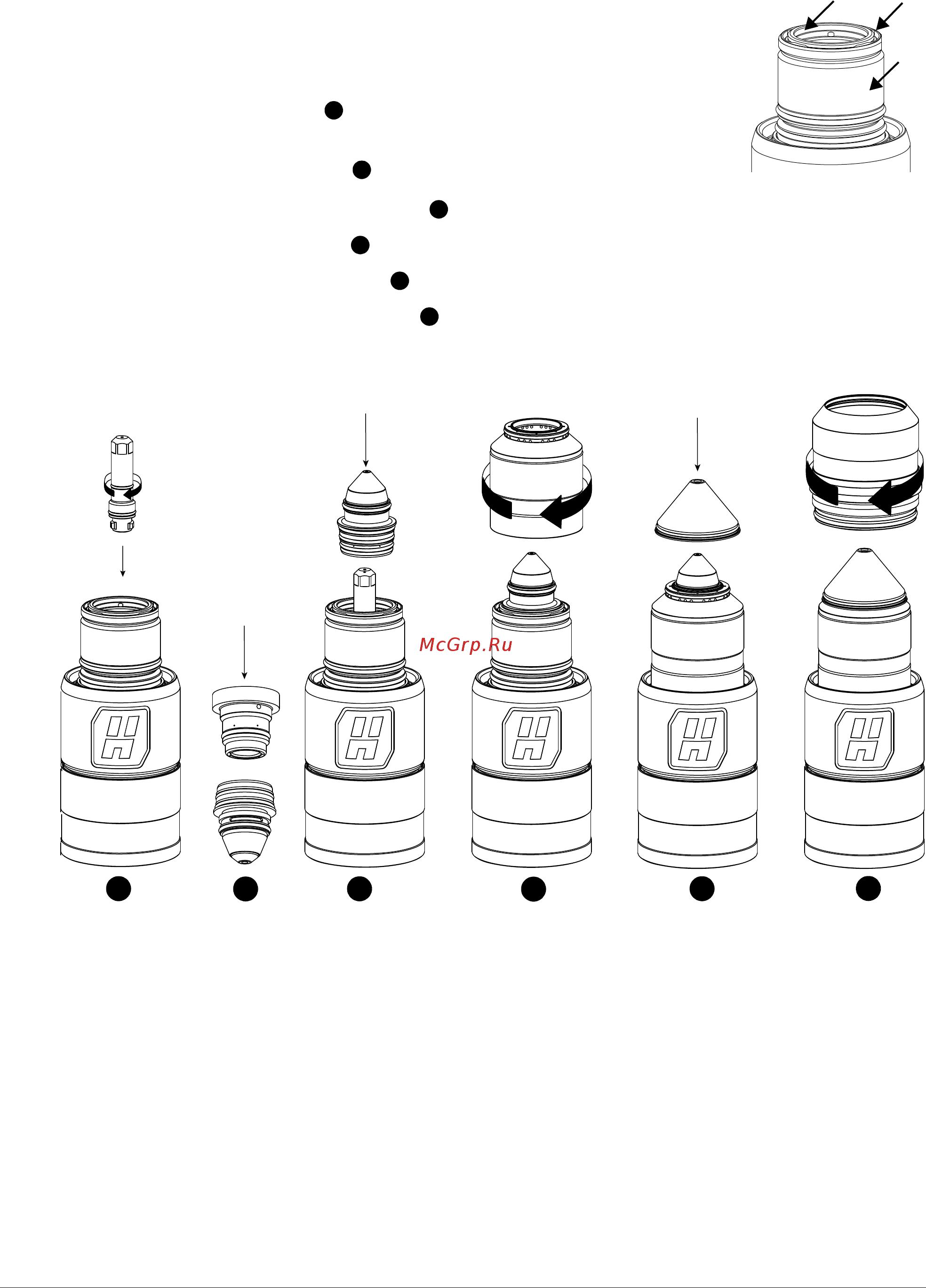

Pис. 35. Установка расходных деталей на резак
6. Установите резак в соответствующий разъем. (См. Установка резака в разъем на
стр. 131.)
7. Установите резак (с подсоединенным разъемом) в скобу крепления резака.
(См. Установка резака в скобу крепления на стр. 132.)
1
2
3
4
5
6
1
2
3
4
5
6
