Подключение для обмена данными
4
168 80948J Инструкция по эксплуатации XPR300

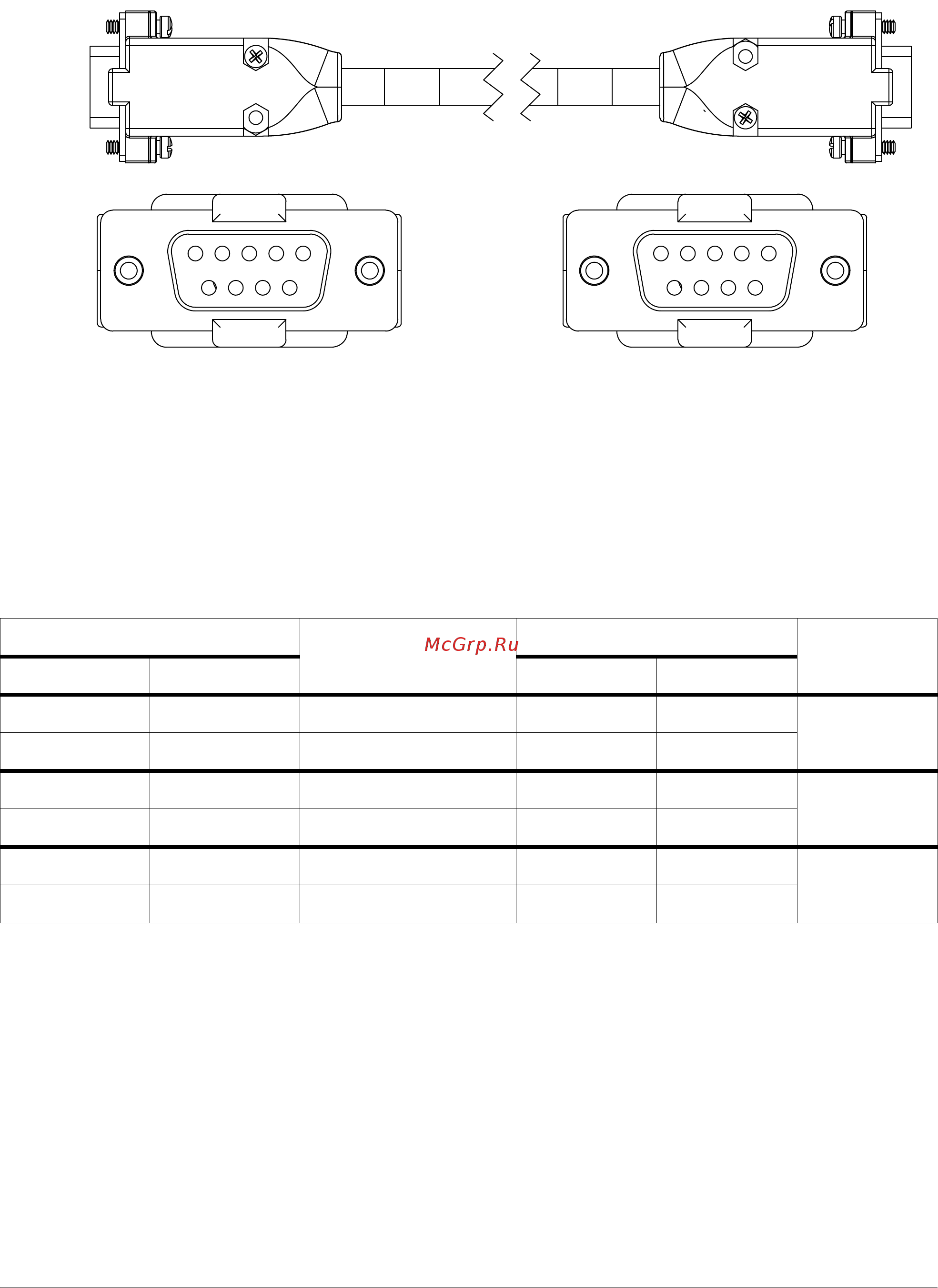

Рис. 41. Кабель интерфейса последовательной передачи данных RS-422
Значения длины см. Кабель интерфейса ЧПУ для дискретного
обмена данными на странице 368 раздела. Список деталей
Табл. 22. Штырьки для кабеля интерфейса последовательной связи RS-422
32
7
5
4
7
2
35
4
Конец A
К источнику тока системы плазменной
резки (верхний последовательный
разъем, J12)
Конец B
КЧПУ
Конец A
Цвет провода
Конец B
Тип провода
Сигнал № штырька № штырька Сигнал
TxD + 4 Красный 7 RxD +
Пара
TxD - 2 Черный 3 RxD -
RxD + 7 Белый 4 TxD +
Пара
RxD - 3 Черный 2 TxD -
GND 5 Зеленый 5 GND
Пара
–РезкаЧерный Резка–
