Подключение для обмена данными
4
178 80948J Инструкция по эксплуатации XPR300

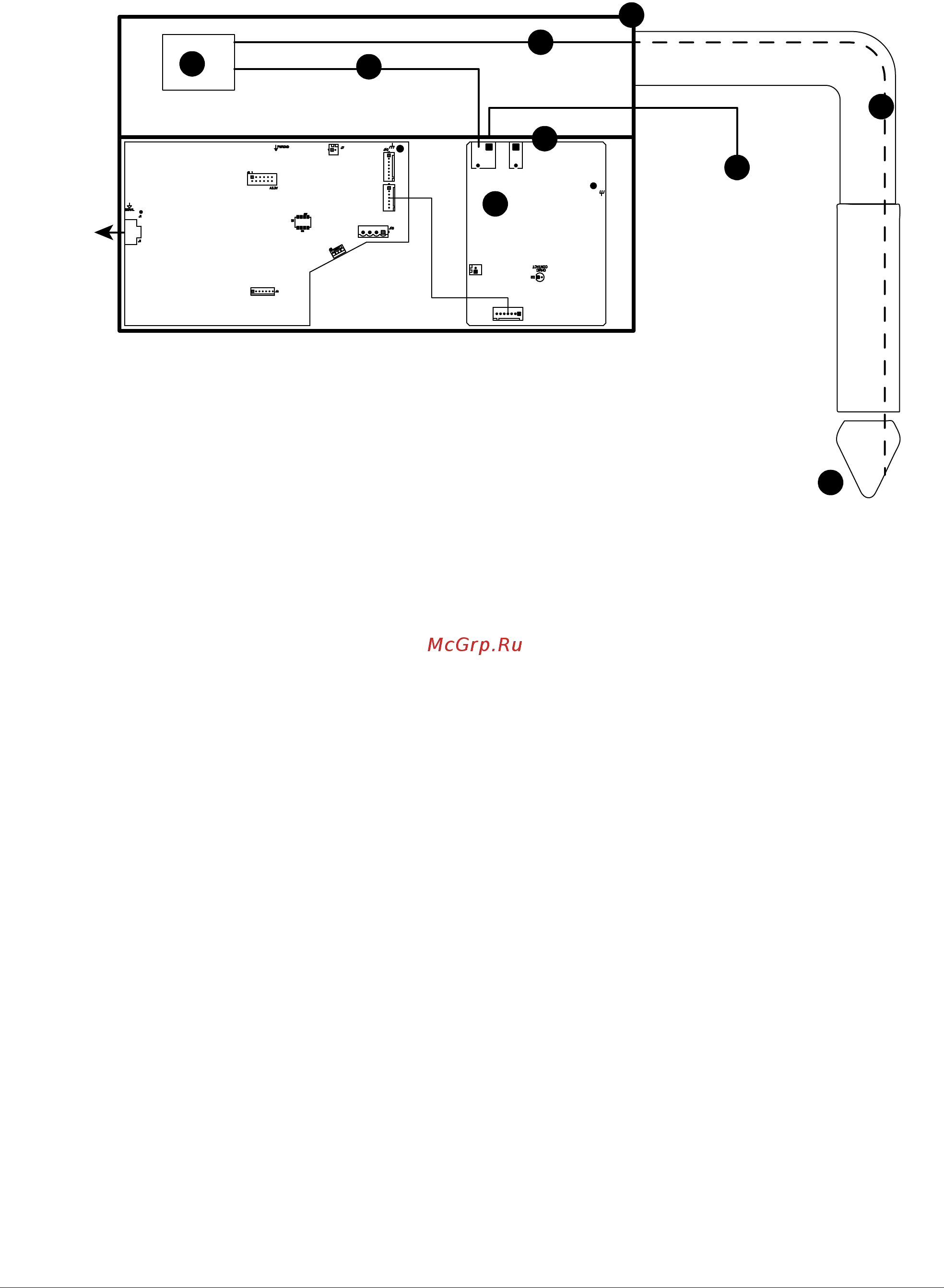

Рис. 47. Пример схемы датчика распознавания омическим контактом от стороннего производителя
J4
J3
J2
J27
J1
7
1
2
3
4
5
6
9
8
1 Резак
2 Провод омического контакта, внутри резака
ипровода резака
3 Система управления подключением резака
4 Провод омического контакта, разъем
резака к омическому реле
5 Омическое реле
6 Провод омического контакта, омическое
реле к J4
7 Печатная плата омического контакта
8 Провод омического контакта, J4
к подъемнику или контуру омического
контакта стороннего производителя
9 Подъемник резака или контур омического
контакта стороннего производителя
