Техническое обслуживание
7
238 80948J Инструкция по эксплуатации XPR300

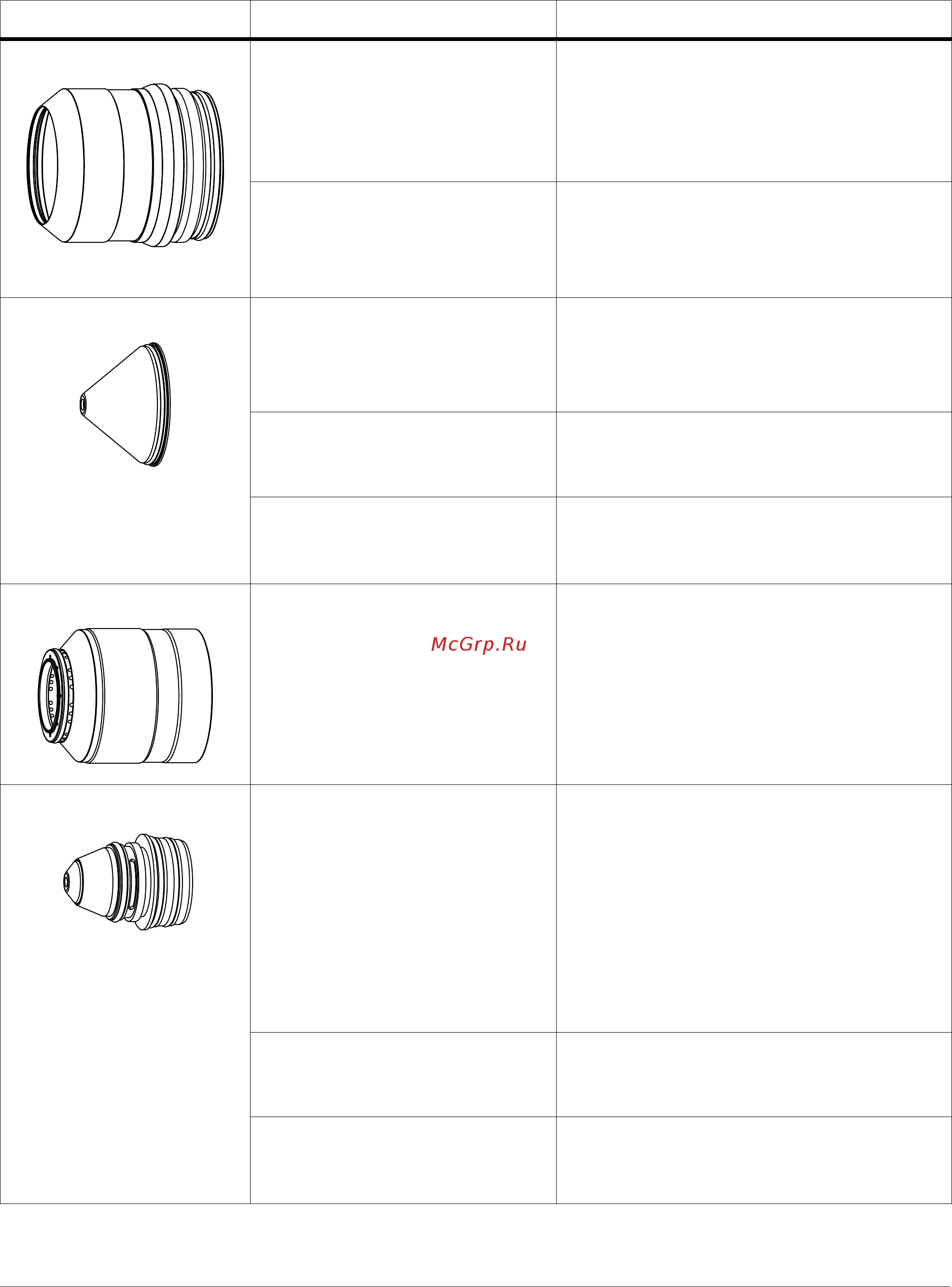

табл. 28. Задачи проверки расходных деталей
Объект проверки Предмет проверки Действие при обнаружении
Защитный колпачок Эрозия или отсутствие
материала
Трещины
Расплавленный, изношенный
или отсутствующий материал
Замените защитный колпачок.
Налипание расплавленного
материала
Если защитный колпачок не поврежден,
расплавленный материал можно снять.
Если защитный колпачок поврежден,
замените его.
Защитный экран Центральное отверстие
утратило форму окружности
Поврежденные уплотнительные
кольца
Замените защитный экран.
Чрезмерно смазанные
уплотнительные кольца
Удалите излишки смазки чистым
бумажным полотенцем или неволокнистой
тканью.
Сухие уплотнительные кольца Нанесите тонкий слой силиконовой
смазки (027055) на сухие уплотнительные
кольца.
Кожух сопла Повреждение
Неудовлетворительное
качество резки после замены
других расходных материалов
Замените кожух сопла.
Сопло* Эрозия или отсутствие
материала
Заблокированные газовые
отверстия
Признаки оплавления
Центральное отверстие
утратило форму окружности
Поврежденные уплотнительные
кольца
Замените сопло.
Чрезмерно смазанные
уплотнительные кольца
Удалите излишки силиконовой смазки
чистым бумажным полотенцем или
неволокнистой тканью.
Сухие уплотнительные кольца Нанесите тонкий слой силиконовой
смазки (027055) на сухие уплотнительные
кольца.
