![Honda BF5DHSHU [14/112] Органы управления](/img/pdf.png)
Honda BF5DHSHU [14/112] Органы управления
![Honda BF 6 AH SHU [14/112] Органы управления](/views2/1845260/page14/bge.png)
14

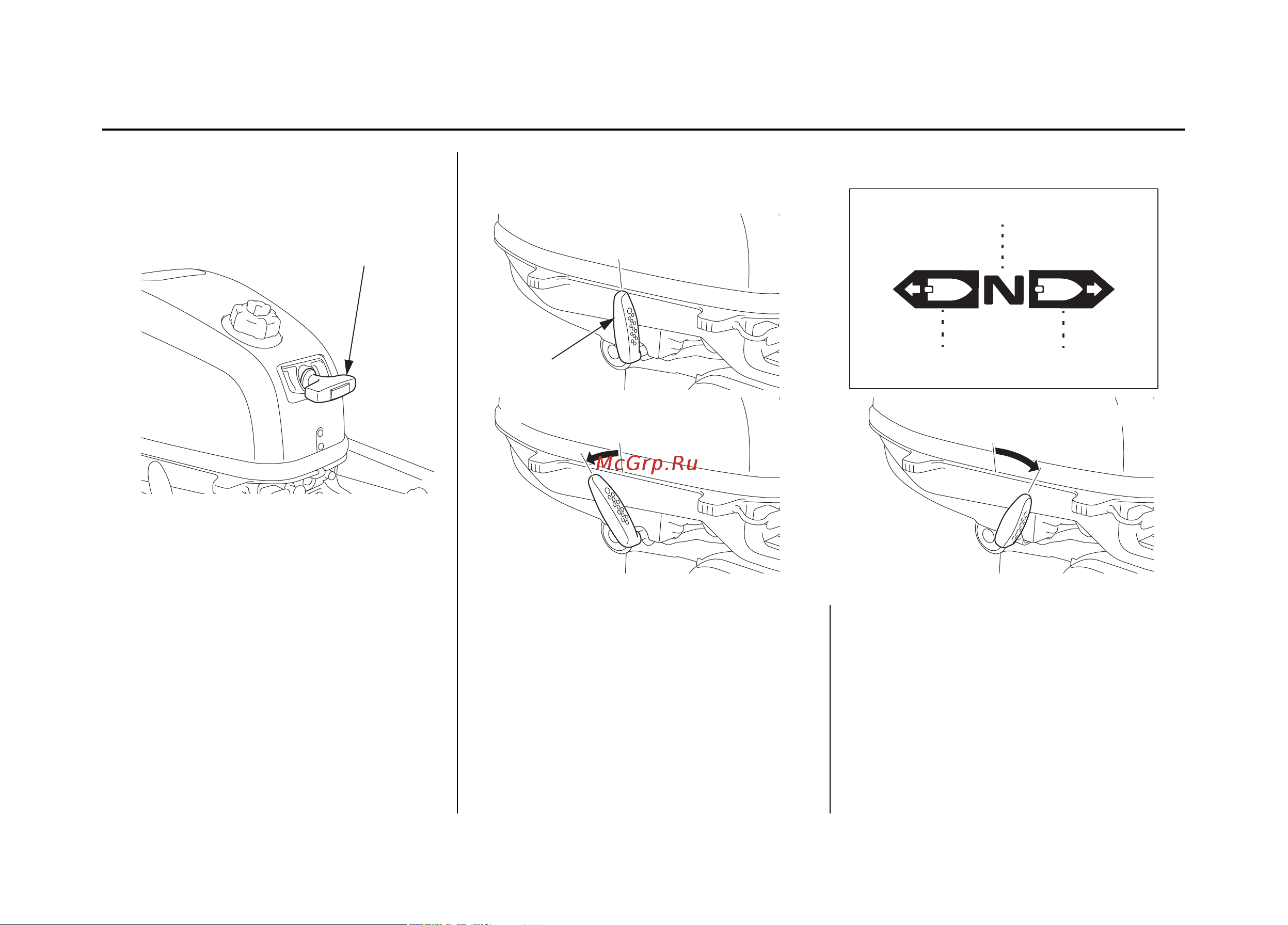

Рукоятка пускового шнура
Данная рукоятка служит для пуска мотора с
помощью ручного стартера. Установите ры-
чаг реверса в нейтральное положение перед
пуском двигателя.
ПАМЯТКА:
Система блокировки «Neutral Starting
System» предотвращает вытягивание шнура
стартера и пуск двигателя, если рычаг ревер-
са не установлен в положение NEUTRAL
(Нейтраль).
Рычаг реверса
Рычаг реверса предназначен для включе-
ния передачи переднего или заднего хода, а
также для отключения двигателя от гребного
винта. Предусмотрено три фиксируемых по-
ложения рычага реверса.
Вытягивание шнура стартера возможно
только, если рычаг реверса установлен в по-
ложение NEUTRAL (Нейтраль).
ПЕРЕДНИЙ
ХОД:
Судно движется в режиме
переднего хода.
НЕЙТРАЛЬ: Двигатель отключен от
гребного винта. Судно
не может осуществлять
движение.
РЕВЕРС: Судно движется в режиме
заднего хода.
4. ОРГАНЫ УПРАВЛЕНИЯ
РУКОЯТКА ПУСКОВОГО
ШНУРА
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
РЕВЕРС
РЕВЕРС
ПЕРЕДНИЙ
ХОД
ПЕРЕДНИЙ
ХОД
