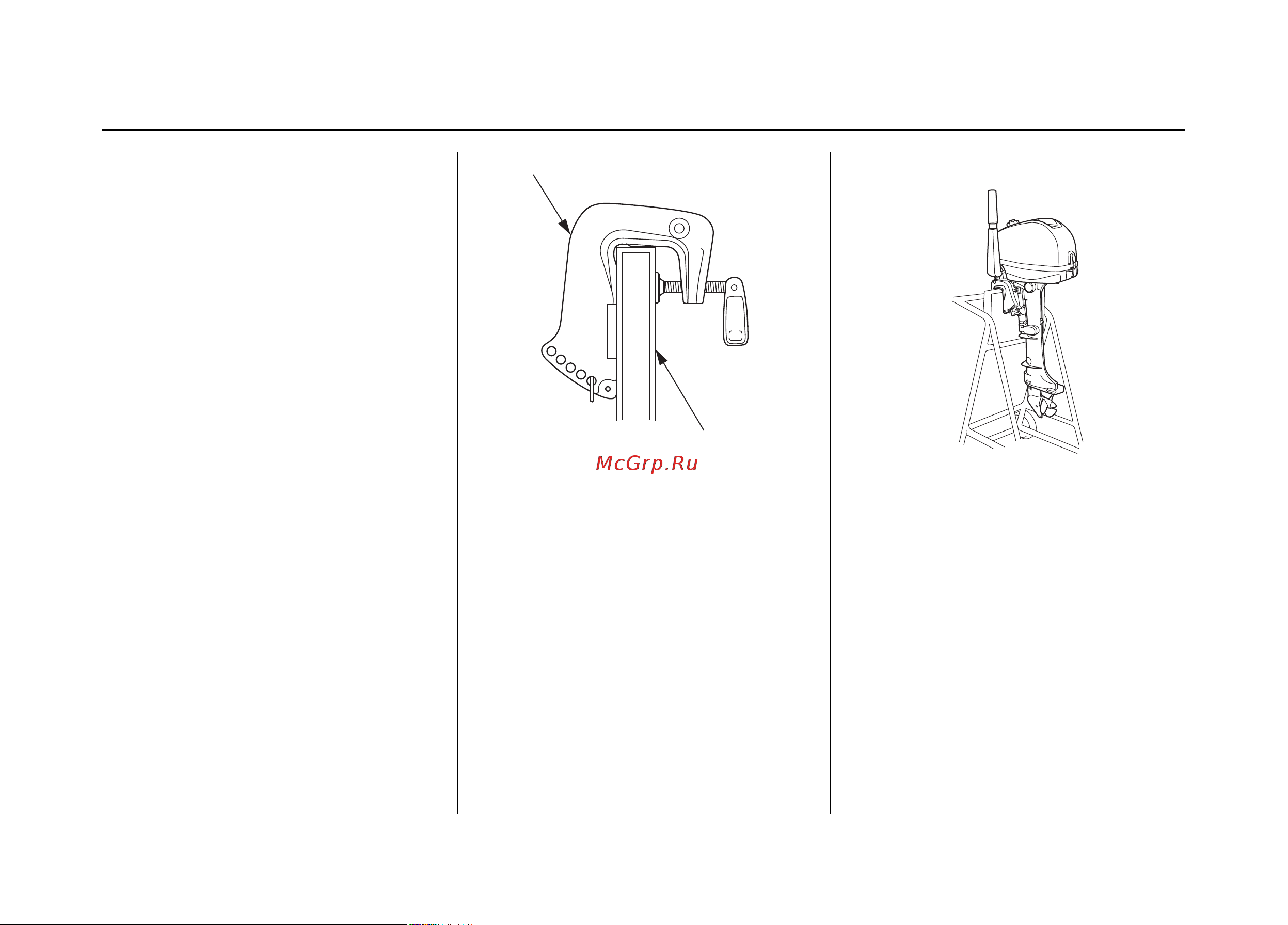

65
Перевозите подвесной мотор в вертикаль-
ном или горизонтальном положении с под-
нятым румпелем.
1. Зафиксируйте транцевые кронштейны
на стойке для подвесного мотора
и установите подвесной мотор в
кронштейны.
Транспортировка в вертикальном
положении
2. Переведите рычаг реверса в положение
ЗАДНИЙ ХОД и заблокируйте рычаг
механизма подъема.
3. Перевозите подвесной мотор с поднятым
румпелем.
ТРАНСПОРТИРОВКА
СТОЙКА ДЛЯ ПОДВЕСНОГО МОТОРА
ТРАНЦЕВЫЙ КРОНШТЕЙН
