28

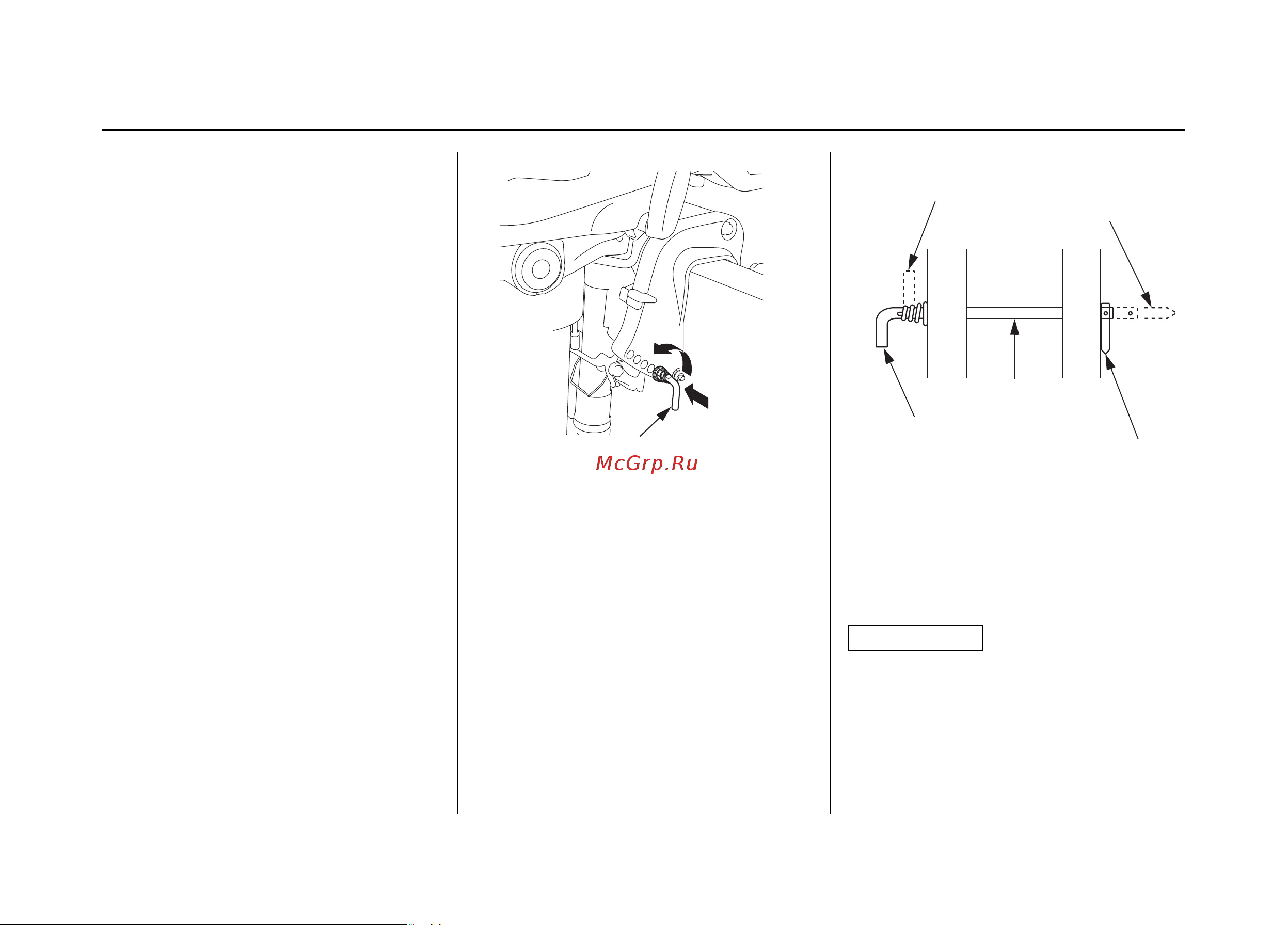

<Регулировка наклона подвесного мотора>
Отрегулируйте положение подвесного мото-
ра так, чтобы он располагался перпендику-
лярно свободной поверхности воды (то есть
ось гребного винта должна быть параллельна
поверхности воды).
Конструкция подвесного мотора предусма-
тривает пять возможных положений по углу
наклона.
1. Нажмите (1) вдоль пальца механизма
регулировки, поверните изогнутый
конец наружу (2) (при этом палец
освобождается) и вытяните палец из
отверстия.
2. Вставьте палец в требуемое отверстие,
поверните изогнутый конец вниз, для
того чтобы зафиксировать палец. После
фиксации потяните за палец и убедитесь
в том, что палец не может выйти из
отверстия.
ПРИМЕЧАНИЕ
Во избежание повреждений подвесного мотора
или судна убедитесь в том, что палец надежно
зафиксирован.
УСТАНОВКА
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА МОТОРА
ФИКСИРОВАННОЕ
ПОЛОЖЕНИЕ
ДЛЯ ИЗМЕНЕНИЯ
УГЛА НАКЛОНА
ДЛЯ БЛОКИРО-
ВАНИЯ
НЕЗАФИКСИРОВАННОЕ
ПОЛОЖЕНИЕ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
