29
Подключение аккумуляторной батареи
Используйте аккумуляторную батарею с
номинальным напряжением 12 В и емкостью
не менее 28 А-ч.
Аккумуляторная батарея не входит в ком-
плектацию подвесного мотора и приобрета-
ется отдельно.
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторные батареи выделяют взрывоо-
пасные газы:
Взрыв аккумуляторной батареи может при-
вести к серьезным травмам или потере зрения.
Обеспечивайте достаточную вентиляцию при
зарядке аккумуляторных батарей.
ХИМИЧЕСКАЯ ОПАСНОСТЬ: В •
аккумуляторной батарее содержится
электролит, который является раствором
серной кислоты. Попадание серной
кислоты в глаза или на кожные покровы
(даже через одежду) может привести к
тяжелым химическим ожогам. Используйте
маску для лица и защитную одежду.
Выполняйте работы на безопасном
•
расстоянии от источников огня и искр; не
курите поблизости.
ПЕРВАЯ ПОМОЩЬ: Если электролит
попал в глаза, тщательно промойте их
теплой водой в течение не менее 15 минут
и немедленно обратитесь за медицинской
помощью.
ЯД: Электролит ядовит.
•
ПЕРВАЯ ПОМОЩЬ:
– При попадании на тело: Тщательно
промойте пораженное место водой.
– При попадании в пищеварительный
тракт: Выпейте большое количество
воды или молока. Затем выпейте
молочко магнезии или растительное
масло, и немедленно обратитесь за
медицинской помощью.
ХРАНИТЕ БЕНЗИН В МЕСТАХ,
•
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
Устанавливайте аккумуляторную батарею в
аккумуляторный отсек и надежно крепите
отсек к корпусу судна.
Аккумуляторный отсек надлежит устанав-
ливать в таком месте, где он не перевернется
на крейсерском ходу судна, и где он не будет
подвержен воздействию прямого солнечного
света или забрызгиваться водой.

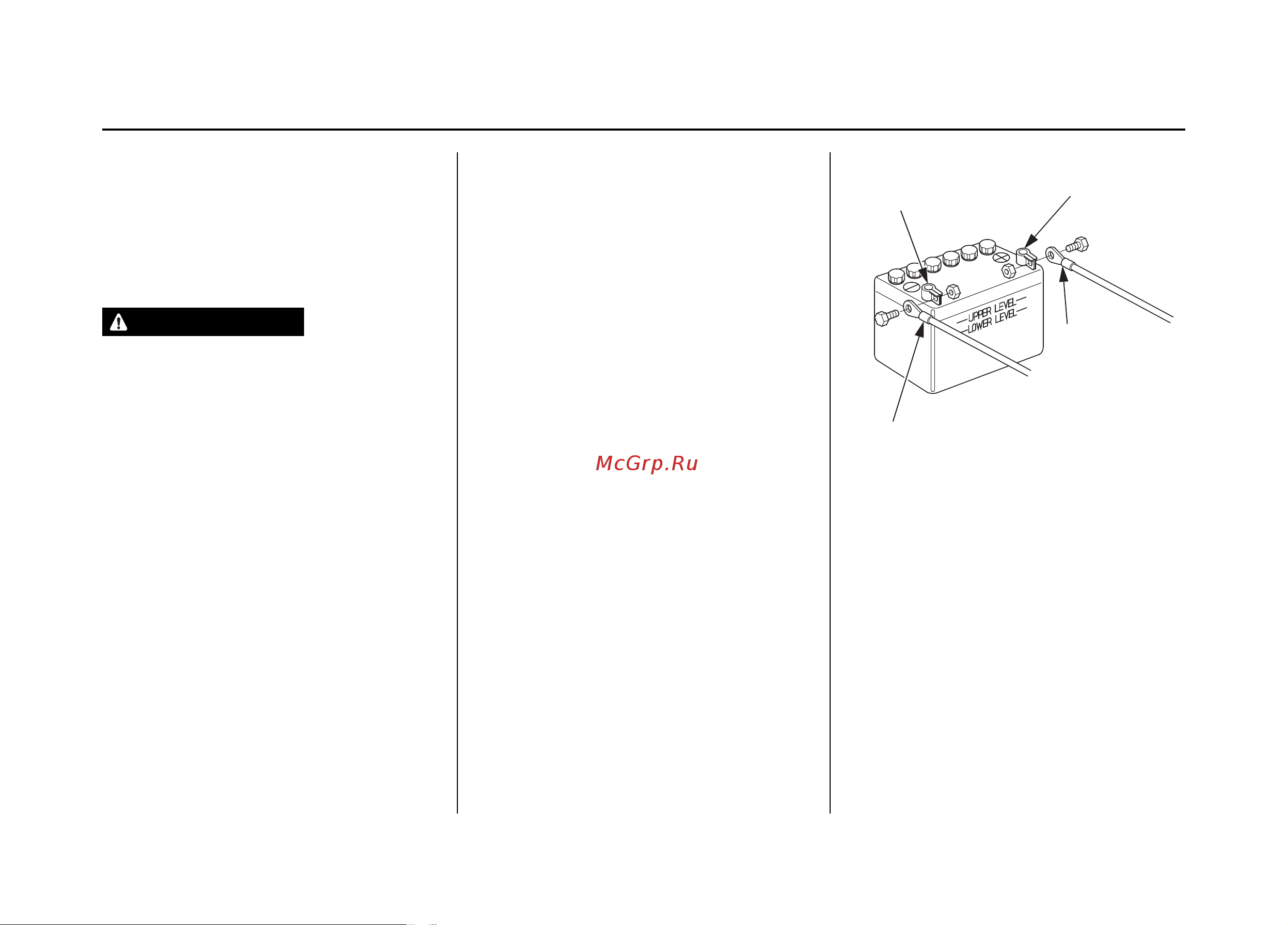

Подключите кабеля системы зарядки
к аккумуляторной батарее:
Присоедините провод с красным 1.
защитным кожухом клеммы к
«положительному» (+) выводу
аккумуляторной батареи.
Присоедините провод с черной
2.
защитным кожухом клеммы к
«отрицательному» (—) выводу
аккумуляторной батареи.
УСТАНОВКА
ЧЕРНЫЙ ЗАЩИТНЫЙ
КОЖУХ КЛЕММЫ
(+) «ПОЛОЖИТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
(-) «ОТРИЦАТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
КРАСНЫЙ
ЗАЩИТНЫЙ
КОЖУХ КЛЕММЫ
