![Honda BF5DHSHU [51/112] Пуск двигателя](/img/pdf.png)
Honda BF5DHSHU [51/112] Пуск двигателя
![Honda BF 6 AH SHU [51/112] Пуск двигателя](/views2/1845260/page51/bg33.png)
51

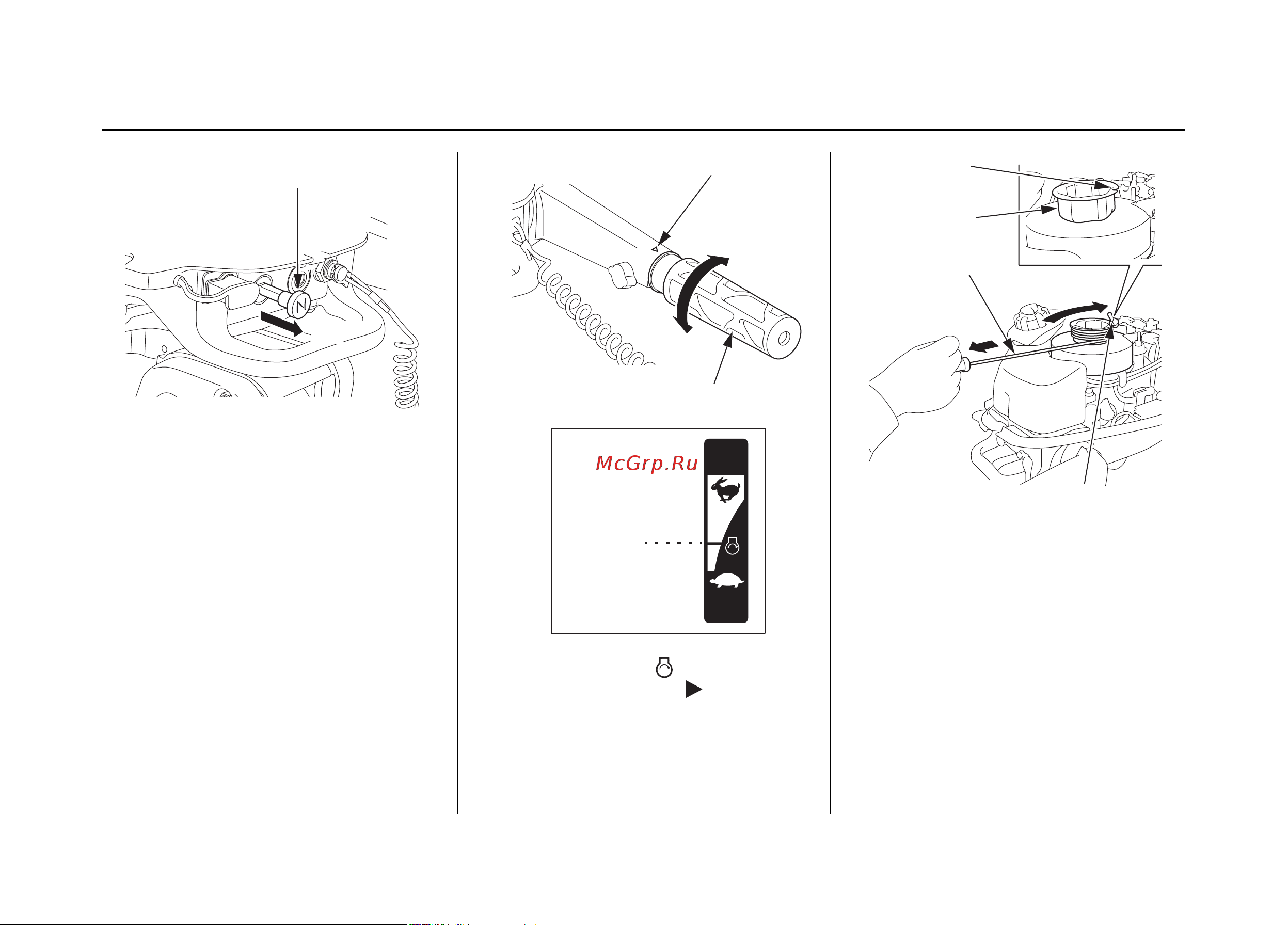

14. Вставьте узел на конце аварийного
пускового шнура в паз на маховике
стартера и намотайте шнур на маховик по
направлению по часовой стрелке.
15. Слегка натяните аварийный пусковой
шнур до ощутимого возрастания
сопротивления, затем резко дерните за
него.
13. Совместите символ «
» на рукоятке
дросселя с маркировкой ,
расположенной на румпеле.
12. На холодном двигателе или при низкой
температуре воздуха вытяните рукоятку
воздушной заслонки в положение ON
(ВКЛ). (При этом топливовоздушная
смесь, поступающая в двигатель, будет
обогащенной.)
ПУСК ДВИГАТЕЛЯ
РУКОЯТКА ВОЗДУШНОЙ
ЗАСЛОНКИ
ON (ВКЛ)
МЕТКА
РУКОЯТКА
ДРОССЕЛЯ
START (ПУСК)
ПАЗ
МАХОВИК
СТАРТЕРА
ПУСКОВОЙ ШНУР
СТОРОНА ШНУРА
С УЗЛОМ
