68
После эксплуатации в загрязнённой или со-
лёной воде тщательно очистите и промойте
подвесной мотор пресной водой.
ПРЕДУПРЕЖДЕНИЕ
В качестве меры предосторожности •
обязательно снимите гребной винт.
Проверьте надежность крепления
•
подвесного мотора. Запрещено оставлять
без присмотра работающий подвесной
мотор.
Не допускайте в рабочую зону детей
•
и домашних животных. Выполняя
чистку и промывку подвесного мотора,
остерегайтесь соприкосновения одежды
или частей тела с вращающимися
деталями.
ПРИМЕЧАНИЕ
Работа двигателя без воды в системе охлаж-
дения может привести к серьезным повреж-
дениям деталей двигателя из-за перегрева.
Проверьте, чтобы при работающем двигателе
из контрольного отверстия системы охлажде-
ния выходила водяная струя. Если вода не вы-
ходит из контрольного отверстия, остановите
двигатель и установите причину.
При наличии промывочного штуцера
(дополнительное оборудование)
Опустите подвесной мотор.1.
Вымойте чистой пресной водой подвес-2.
ной мотор снаружи.
Снимите пробку промывочного отвер-3.
стия.
Промойте систему охлаждения, исполь-4.
зуя промывочный штуцер.
a. Подсоедините водопроводный шланг
к промывочному штуцеру.
b. Снимите гребной винт (см. стр. 87).
c. Включите подачу воды по
водопроводному шлангу.
d. Запустите двигатель и дайте ему
поработать не менее 10 минут на
холостом ходу, для того чтобы
промыть рубашку и каналы системы
охлаждения.

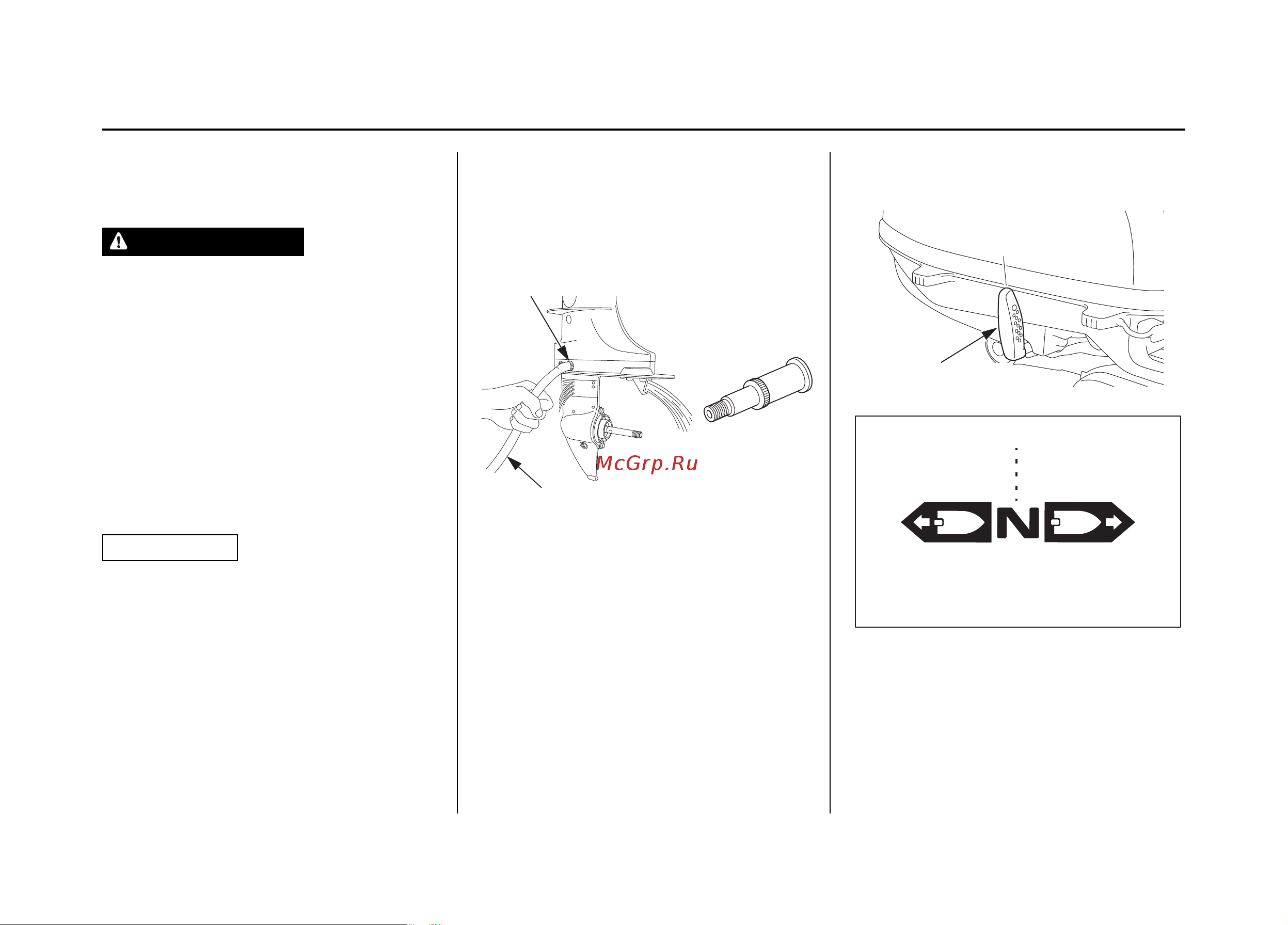

11. ОЧИСТКА И ПРОМЫВКА
ШЛАНГ
ПРОМЫВОЧНЫЙ
ШТУЦЕР
ПРОМЫВОЧНЫЙ
ШТУЦЕР
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
