Honda BF5DHSHU [50/112] Пуск двигателя
![Honda BF 6 AH SHU [50/112] Пуск двигателя](/views2/1845260/page50/bg32.png)
50

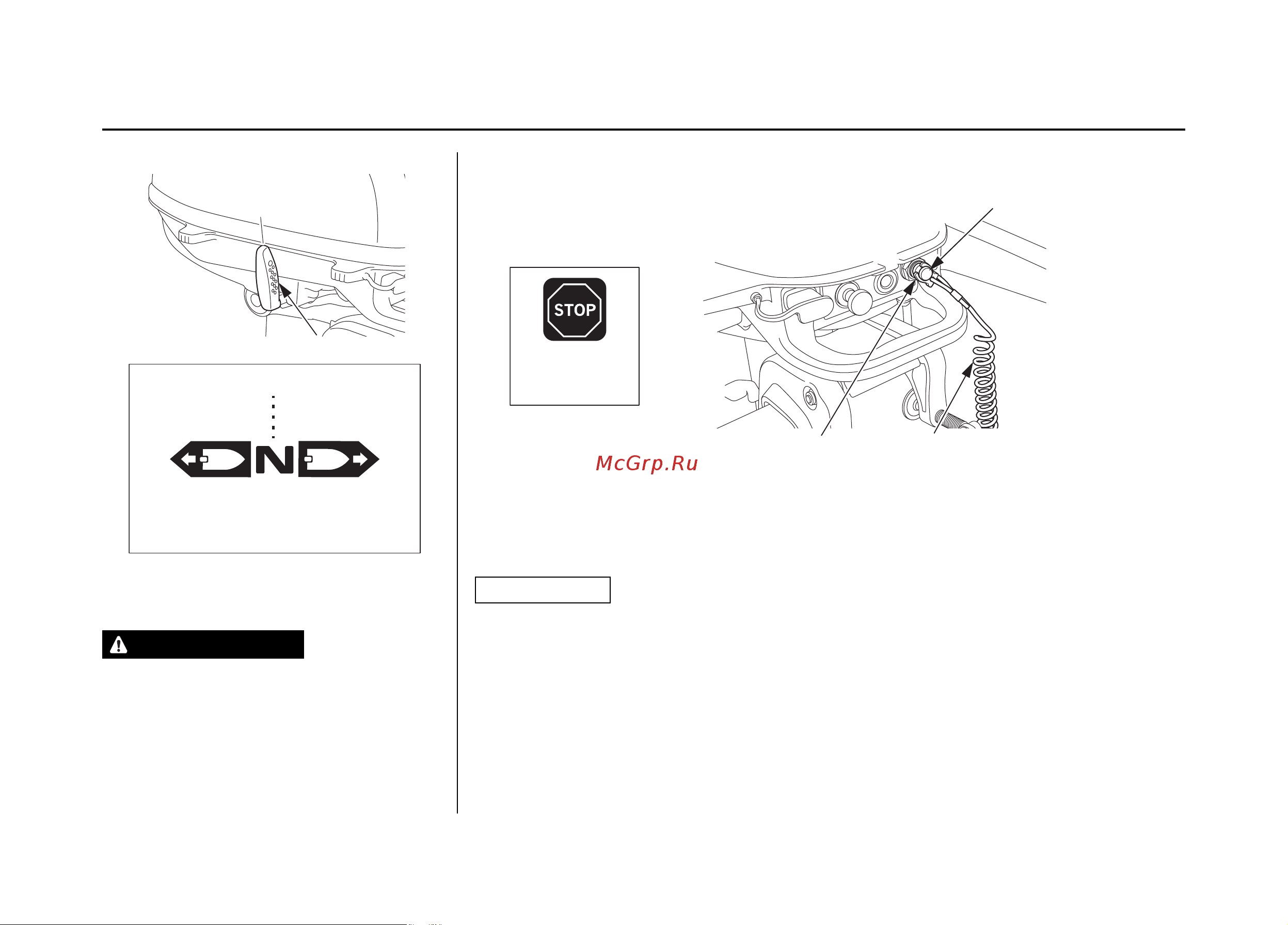

10. Убедитесь в том, что рычаг реверса стоит
в положении НЕЙТРАЛЬ.
ПРЕДУПРЕЖДЕНИЕ
Перед аварийным пуском двигателя пусковым
шнуром обязательно устанавливайте рычаг
реверса находился в положение НЕЙТРАЛЬ.
Это предотвратит пуск двигателя при вклю-
ченной передаче переднего хода или реверсе.
Неожиданное резкое ускорение судна после
пуска двигателя может привести к серьезным
травмам или гибели людей.
ПРИМЕЧАНИЕ
При работающем двигателе гребной винт и водозаборное отверстие системы охлаждения должны
быть погружены в воду. В противном случае водяной насос системы охлаждения выйдет из строя и
двигатель перегреется.
11. Установите скобу аварийного выключателя двигателя, расположенную на конце
аварийного линя, на аварийный выключатель двигателя.
Другой конец аварийного линя должен быть надежно закреплен на запястье судоводителя.
ПУСК ДВИГАТЕЛЯ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
ОСТАНОВКА
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
