![Honda BF5DHSHU [23/112] Органы управления](/img/pdf.png)
Honda BF5DHSHU [23/112] Органы управления
![Honda BF 6 AH SHU [23/112] Органы управления](/views2/1845260/page23/bg17.png)
23

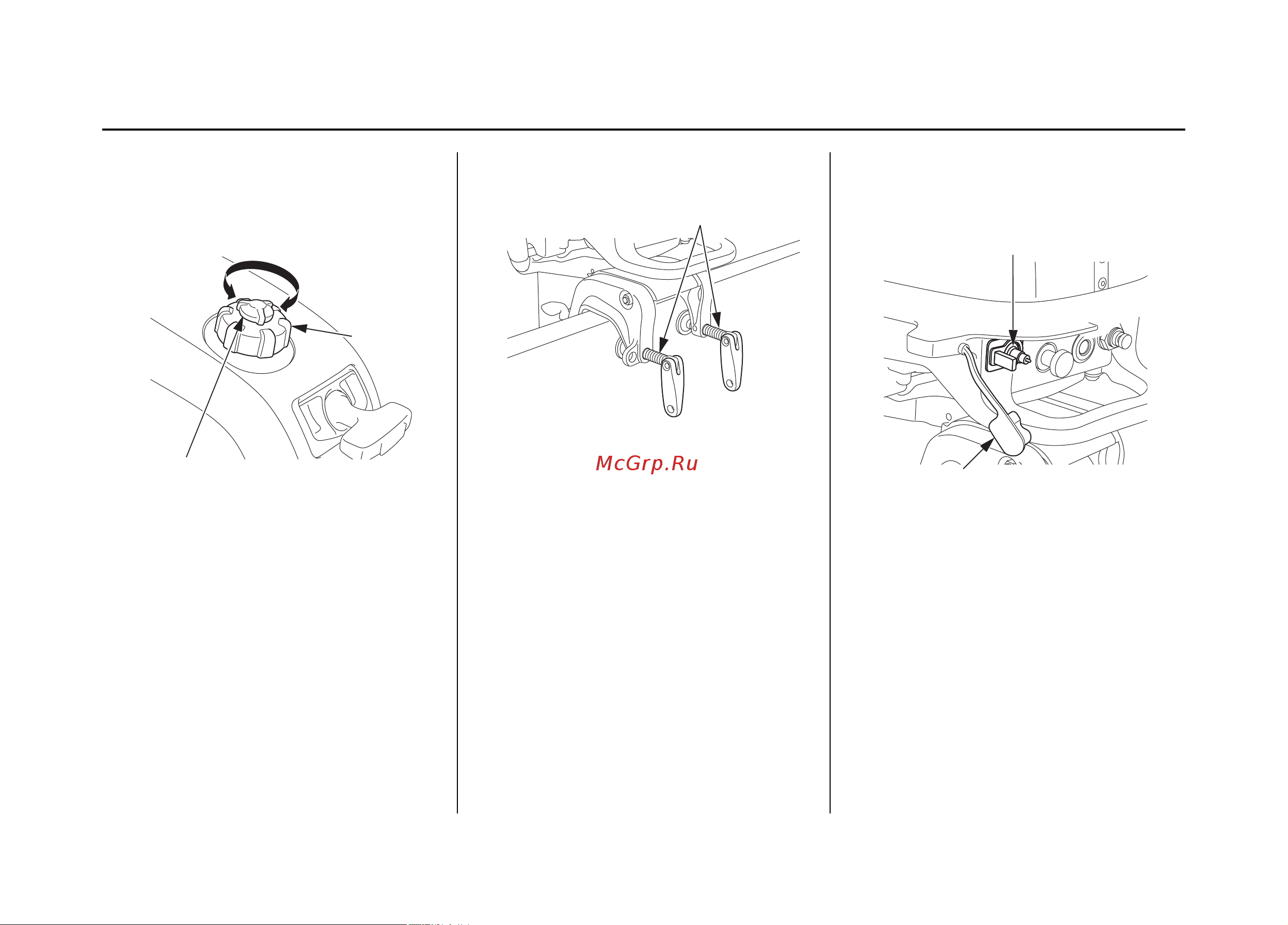

Вентиляционный клапан пробки
заправочной горловины топливного бака
(Внутренний топливный бак)
Вентиляционный клапан пробки заправоч-
ной горловины топливного бака предотвра-
щает выход паров топлива в атмосферу.
Перед пуском двигателя поверните махови-
чок вентиляционного клапана на 2 - 3 обо-
рота против часовой стрелки для обеспече-
ния вентиляции топливного бака.
Перед заправкой топливного бака откройте
вентиляционный клапан, повернув махо-
вичок против часовой стрелки, и снимите
пробку заправочной горловины.
Перед транспортировкой, хранением и зава-
ливанием набок подвесного мотора закройте
вентиляционный клапан, плотно повернув
его маховичок по часовой стрелке.
Фиксирующие винты
Используйте фиксирующие винты для кре-
пления кронштейнов к транцу.
Пробка впускного топливного штуцера и
впускной топливный штуцер (BF5D и BF6A)
При использовании переносного топливно-
го бака снимите пробку впускного топлив-
ного штуцера и подсоедините топливный
шланг к топливному штуцеру.
Если топливный шланг не подсоединен,
пробку необходимо установить на место.
Убедитесь в надежности установки пробки
впускного топливного штуцера.
ОРГАНЫ УПРАВЛЕНИЯ
OPEN (ОТКРЫТО)
CLOSE (ЗАКРЫТО)
ВЕНТИЛЯЦИОННЫЙ КЛАПАН
ПРОБКИ ТОПЛИВНОГО БАКА
ФИКСИРУЮЩИЕ ВИНТЫ
ПРОБКА ВПУСКНОГО
ТОПЛИВНОГО ШТУЦЕРА
ПРОБКА
ЗАПРА-
ВОЧНОЙ
ГОРЛОВИНЫ
ВПУСКНОЙ ТОПЛИВНЫЙ
ШТУЦЕР
