Honda BF5DHSHU [38/112] Контрольный осмотр перед пуском
![Honda BF 6 AH SHU [38/112] Контрольный осмотр перед пуском](/views2/1845260/page38/bg26.png)
38

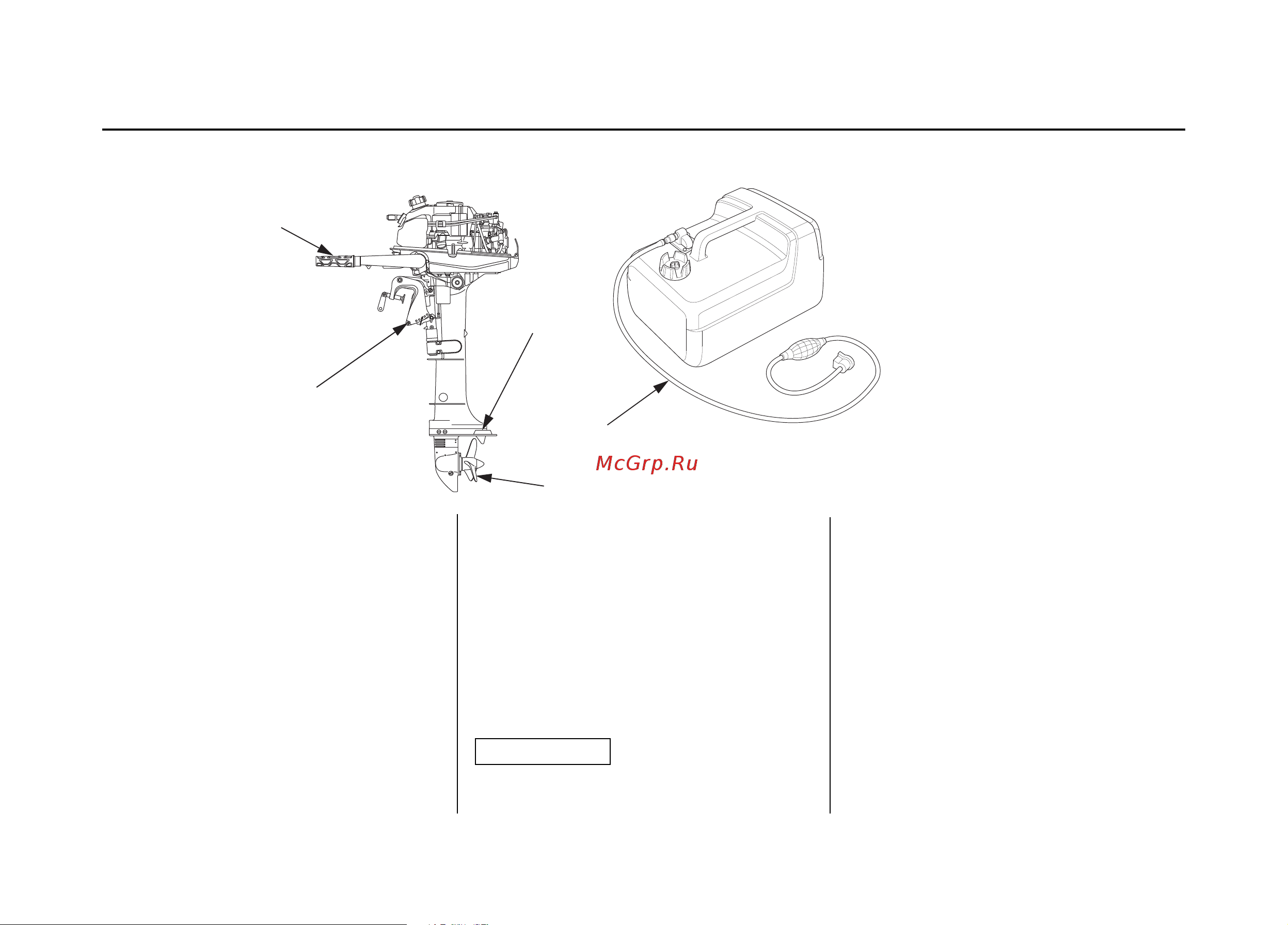

Проверьте следующие узлы и детали:
(1) Гребной винт и предохранительный
шплинт на предмет ослабления
крепления или повреждения.
(2) (Дополнительное оборудование для
версий BF5D и BF6A) Топливный шланг
- на наличие скручивания и перегибов,
а также надежность штуцерных
соединений.
(3) Румпель - правильность
функционирования.
(4) Транцевый кронштейн — на предмет
признаков повреждений и надежности
креплений.
(5) Полноту комплекта инструмента,
запасных частей и принадлежностей.
(стр. 71)
(6) Анод противокоррозионной защиты - на
отсутствие повреждений и коррозионных
разрушений, а также надежность
крепления.
Анод обеспечивает антикоррозионную
защиту подвесного мотора. В процессе
эксплуатации анод должен находиться не-
посредственно в воде. Заменяйте анод, если
его размер уменьшается примерно до двух
третей по сравнению с первоначальным со-
стоянием, либо если он выкрашивается.
ПРИМЕЧАНИЕ
Вероятность коррозии анода противокоррози-
онной защиты возрастает, если анод окрашен
или загрязнен.
На борту лодки должно находиться следую-
щее:
Руководство по эксплуатации
•
Комплект инструмента•
Запасная свеча зажигания, моторное •
масло, гребной винт, предохранительный
штифт и шпонка.
Необходимая информация, относящаяся
•
к управлению водными судами и
соответствующим нормативным актам.
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
Прочие проверки
(4)
(3)
(6)
(1)
(2) (Optional equipment for BF5D and BF6A)
(5) TOOL KIT (page 71)
КОМПЛЕКТ ИНСТРУМЕНТА
(стр. 71)
(Дополнительное оборудование для версий BF5D и BF6A)
