43
Пуск двигателя
ПРЕДУПРЕЖДЕНИЕ
Отработавшие газы содержат ядовитую окись
углерода, попадание в организм которой может
привести к потере сознания и даже смерти.
Не допускайте работы мотора в закрытом
гараже или другом замкнутом пространстве.
ПРИМЕЧАНИЕ
При работающем двигателе гребной винт и
водозаборное отверстие системы охлаждения
должны быть погружены в воду. В противном
случае водяной насос системы охлаждения
выйдет из строя и двигатель перегреется.
(При использовании внутреннего топливного
бака)
Выполните предпусковую подкачку топлива
в карбюратор При первичном пуске двига-
теля после покупки подвесного мотора или
пуске двигателя после слива из него топлива
(см. стр. 39).
(При использовании переносного топливного
бака)
Подсоедините топливный шланг (см. стр. 40).
1. Вставьте скобу, расположенную на
конце аварийного линя, в аварийный
выключатель двигателя. Другой конец
аварийного линя должен быть надежно
закреплен на запястье судоводителя.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет надежно при-
креплен к руке, то при падении судоводителя
за борт неуправляемая лодка может серьёзно
травмировать как его самого, так и пассажи-
ров. Кроме того, могут пострадать находящие-
ся поблизости люди. Перед пуском двигателя
следует надлежащим образом закрепить
аварийный линь.
ПАМЯТКА:
Пуск двигателя невозможен, если скоба •
не вставлена в аварийный выключатель
двигателя.
Запасная скоба аварийного выключателя
•
двигателя находится в сумке с
инструментом.
Используйте запасную скобу аварийного
выключателя двигателя для пуска
двигателя при отсутствии аварийного
линя со скобой, например, при падении
судоводителя за борт.

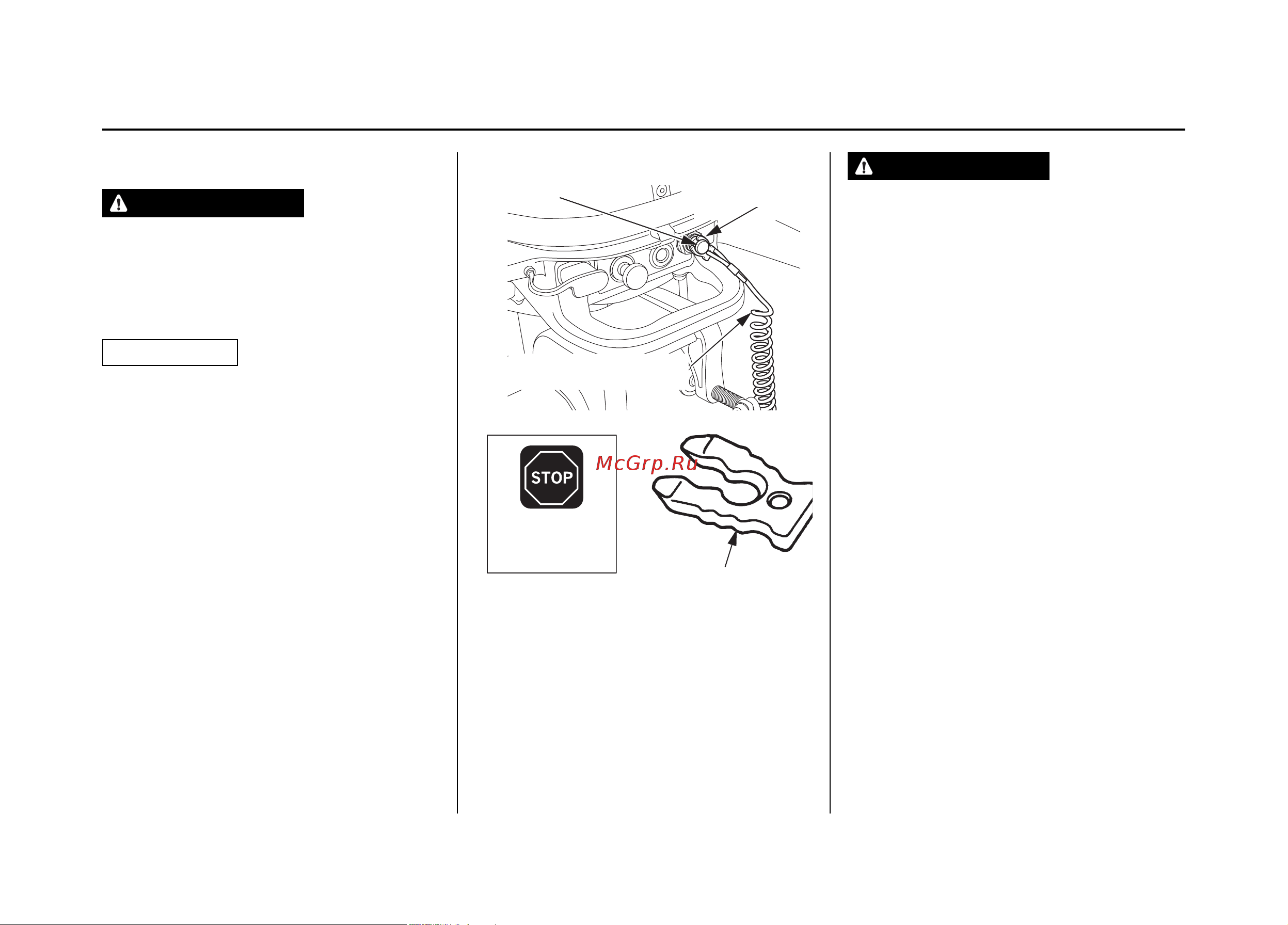

ПУСК ДВИГАТЕЛЯ
ЗАПАСНАЯ СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ОСТАНОВКА
