Отверните маховичок вентиляционного
клапана пробки заправочной горловины
топливного бака (см. стр. 23).
Снимите пробку заправочной горловины
топливного бака и проверьте уровень топли-
ва. При низком уровне топлива заправьте
топливный бак.
ПАМЯТКА:
Отверните маховичок вентиляционного
клапана перед снятием пробки заправочной
горловины топливного бака. Если венти-
ляционный клапан плотно закрыт, то снять
пробку будет затруднительно.
После долива топлива плотно закрутите
пробку заправочной горловины и надежно
закройте вентиляционный клапан.
Эксплуатируйте двигатель на неэтилирован-
ном бензине с октановым числом не менее
91 по исследовательскому методу. Это со-
ответствует октановому числу 86 и выше по
моторному методу. Использование этилиро-
ванного бензина может привести к выходу
двигателя из строя.
Запрещается использовать загрязненный,
некондиционный бензин или смесь бензина
с маслом. Не допускайте попадания в то-
пливный бак грязи, пыли или воды.
ЕМКОСТЬ ТОПЛИВНОГО БАКА:
1,5 л
ПРЕДУПРЕЖДЕНИЕ
Бензин является легковоспламеняющимся •
веществом и при определенных условиях
взрывоопасен.
Заправку топливного бака следует
•
производить при неработающем двигателе
на хорошо проветриваемой территории.
Запрещается курить или допускать
•
открытое пламя и искрящие предметы
к местам заправки топливом, а также к
местам хранения бензина.
Избегайте переполнения топливного бака
•
— заполняйте бак только до нижней кромки
заправочной горловины. После заправки
топливного бака убедитесь в том, чтобы
пробка топливного бака закрыта должным
образом.
Будьте осторожны, чтобы не пролить
•
бензин при заправке топливного бака.
Пролитое топливо и его пары огнеопасны.
В случае пролива перед пуском двигателя
вытрите потеки топлива.
Избегайте частых или продолжительных
•
контактов кожи с бензином, не вдыхайте
пары бензина.
ХРАНИТЕ БЕНЗИН В МЕСТАХ,
•
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.

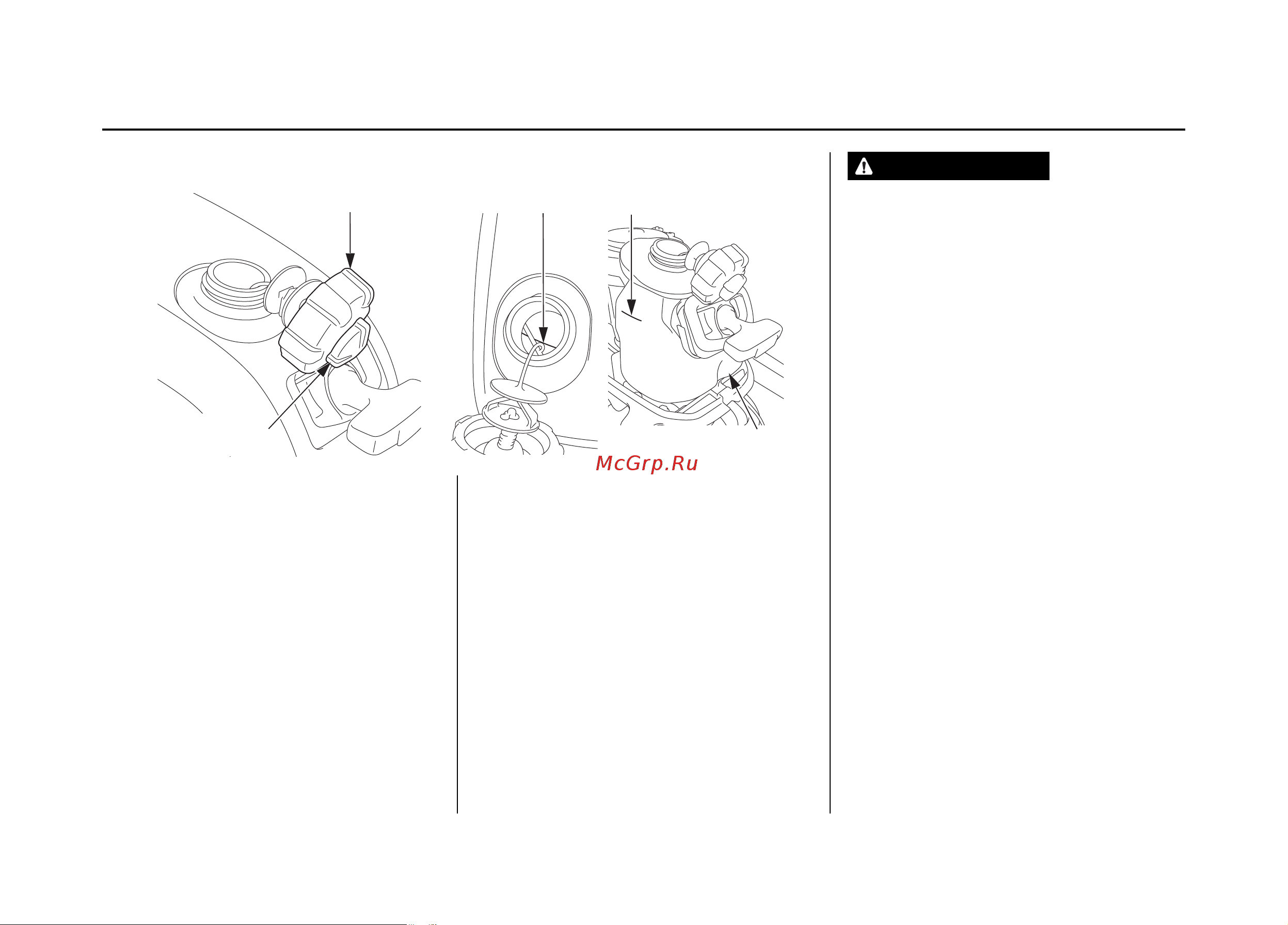

КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
Уровень топлива (Внутренний топливный бак)
ПРОБКА ЗАПРАВОЧНОЙ
ГОРЛОВИНЫ
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
ТОПЛИВНЫЙ
БАК
ВЕНТИЛЯЦИОННЫЙ
КЛАПАН ПРОБКИ
ТОПЛИВНОГО БАКА
