61

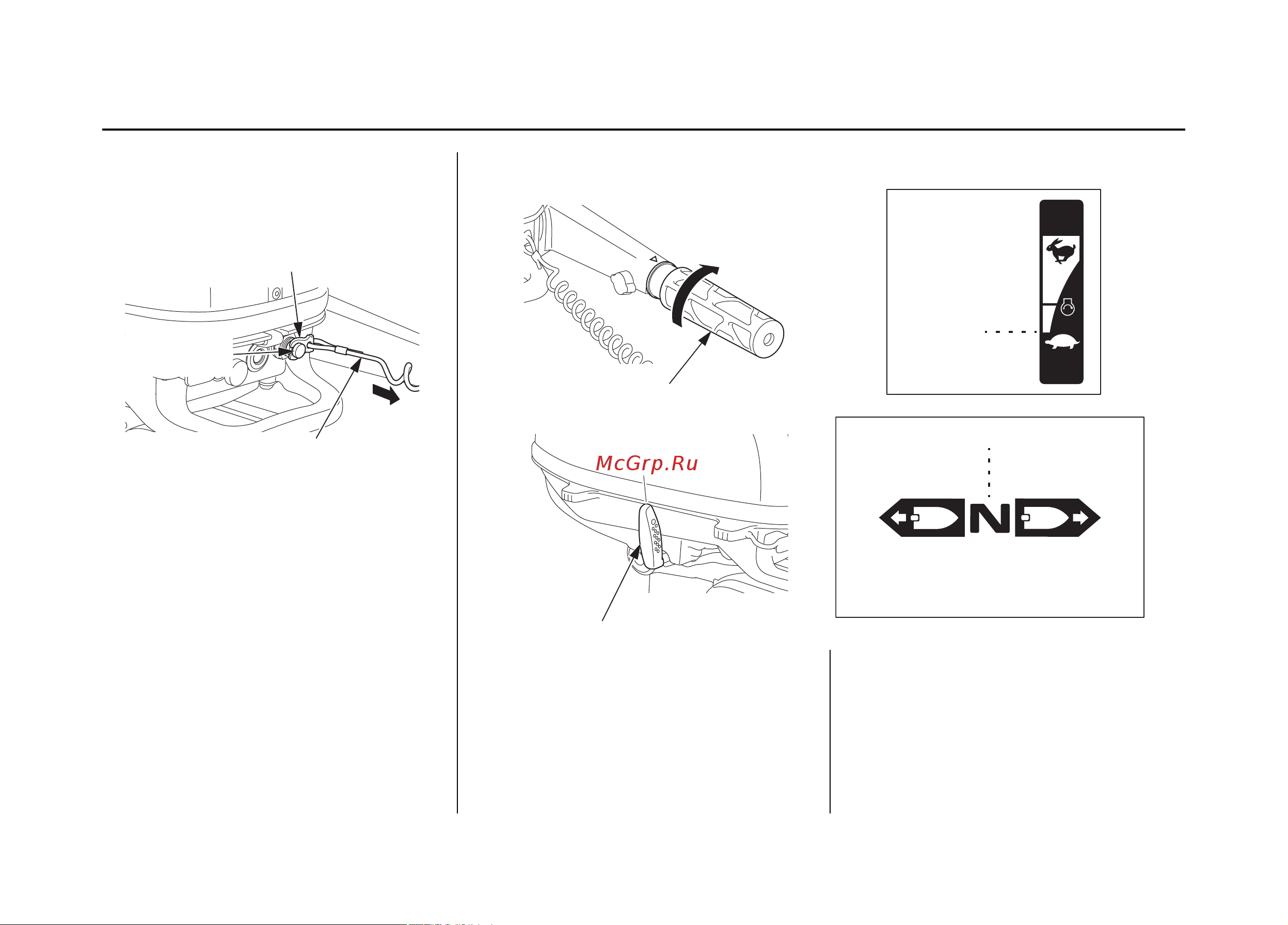

Остановка двигателя
В экстренном случае:•
В экстренных случаях отсоедините скобу
аварийного выключателя от выключателя,
потянув за линь аварийного выключателя.
ПАМЯТКА:
Рекомендуется периодически останавливать
двигатель с помощью аварийного линя, что-
бы быть уверенным в исправности аварий-
ного выключателя двигателя.
Нормальное выключение двигателя:
•
1. Поверните рукоятку дросселя в
положение SLOW (МАЛЫЙ ХОД)
и переведите рычаг реверса в
НЕЙТРАЛЬНОЕ положение.
9. ОСТАНОВКА ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
ПОТЯНУТЬ
SLOW
(МАЛЫЙ ХОД)
SLOW
(МАЛЫЙ ХОД)
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РУКОЯТКА ДРОССЕЛЯ
РЫЧАГ РЕВЕРСА
