89
5. Замените моторное масло (см. стр. 74).
Если в картер двигателя попала вода или
в слитом моторном масле содержалась
вода, то необходимо ещё раз заменить
масло в двигателе, после того как он
поработает пол часа.

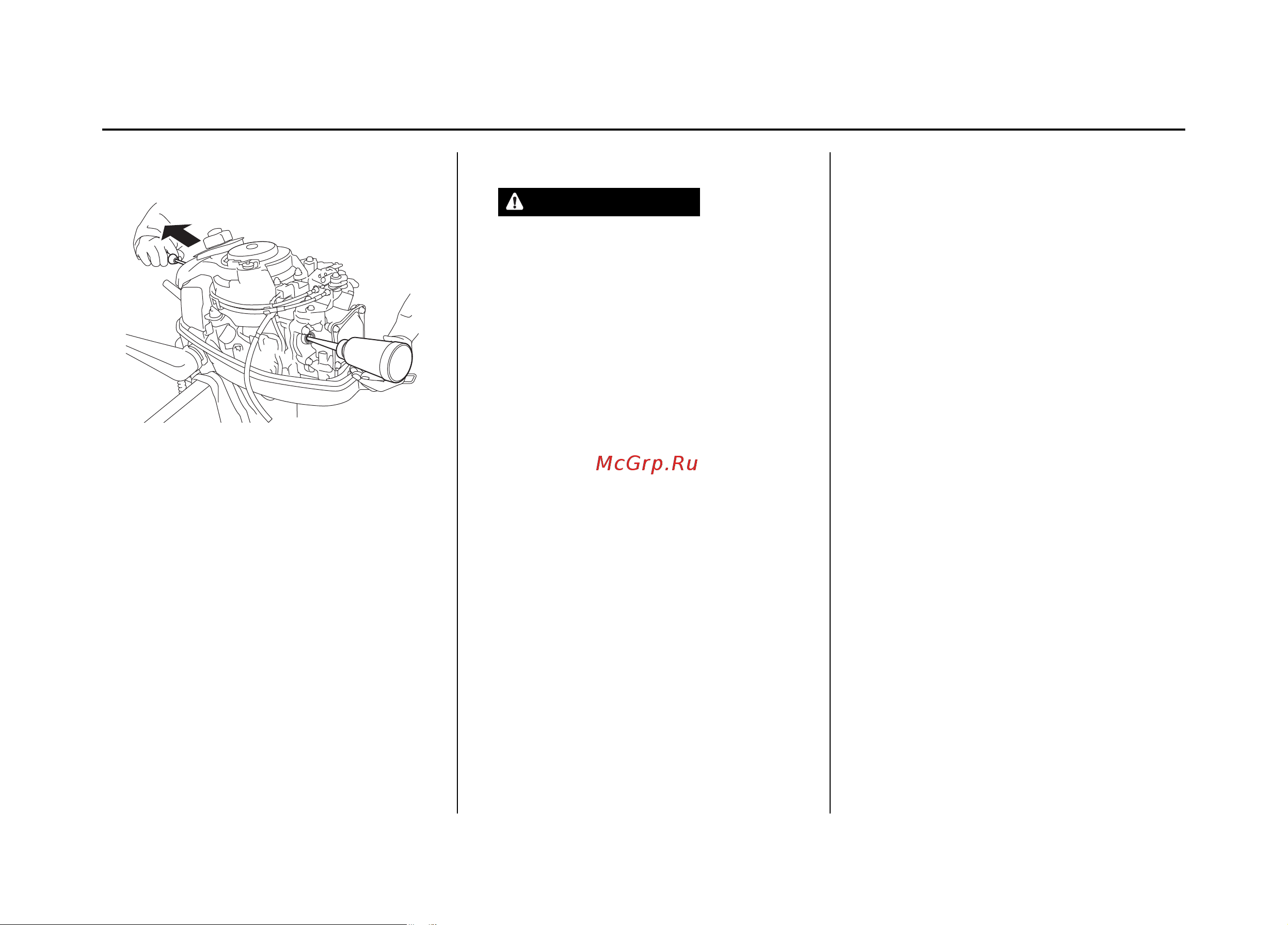

6. Залейте чайную ложку (5 - 10 мл)
моторного масла в цилиндр двигателя
через свечное отверстие, затем
проверните коленчатый вал несколько
раз с помощью пускового шнура, чтобы
смазать стенки цилиндра. Установите
на места свечу зажигания, а также
скобу аварийного выключателя с этим
выключателем.
7. Попытайтесь запустить двигатель.
ПРЕДУПРЕЖДЕНИЕ
Контакт с открытыми движущимися
деталями чреват травмированием. Будьте
предельно внимательны, устанавливая
кожух двигателя на место. Запрещается
эксплуатировать подвесной мотор со
снятым кожухом.
Если двигатель не запускается, •
выверните свечу зажигания, очистите
и просушите ее электроды. Затем
снова вверните свечу и попытайтесь
запустить двигатель еще раз.
Если двигатель успешно запустился
•
и отсутствуют явные признаки
механических повреждений,
дайте ему поработать не менее
получаса (убедитесь в том, что
антикавитационная пластина
погружена в воду на глубину не менее
100 мм).
8. Как можно быстрее доставьте подвесной
мотор к официальному дилеру компании
Honda для проверки и обслуживания.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
