56

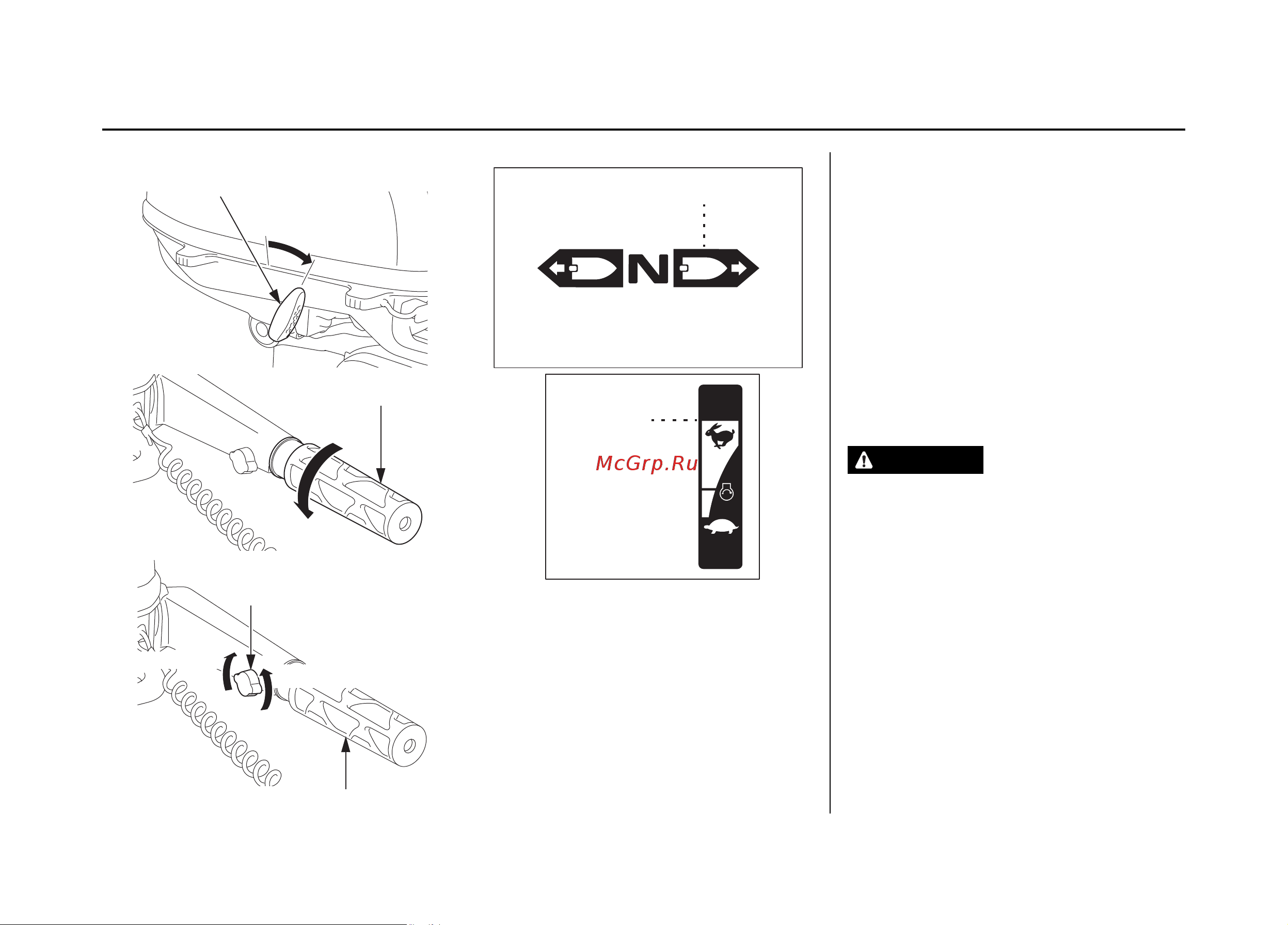

Чтобы увеличить скорость хода, повер-1.
ните рукоятку дросселя в направлении
FAST (ПОЛНЫЙ ХОД). При этом рычаг
реверса должен находиться в положении
FORWARD (ПЕРЕДНИЙ ХОД).
Для движения в нормальных условиях от-2.
крывайте дроссель на три четверти.
Для фиксации рукоятки дросселя в тре-
буемом положении поверните маховичок
фиксатора по часовой стрелке. Чтобы
освободить рукоятку дросселя и иметь воз-
можность регулировать обороты двигателя,
поверните маховичок фиксатора против
часовой стрелки.
ВНИМАНИЕ
Запрещается эксплуатировать подвесной •
мотор со снятым кожухом двигателя.
Открытые движущиеся части двигателя
могут нанести травму. Кроме того, при
попадании воды на двигатель, он может
выйти из строя.
Проверьте, чтобы рычаг механизма
•
подъема подвесного мотора находился в
положении RUN (ЗАБЛОКИРОВАНО).
ПАМЯТКА:
Для улучшения ходовых качеств находя-
щиеся на борту пассажиры и оборудование
должны быть распределены равномерно с
учетом отсутствия крена и оптимального
дифферента судна.
ЭКСПЛУАТАЦИЯ
Движение
РЫЧАГ РЕВЕРСА
ПЕРЕДНИЙ ХОД
РУКОЯТКА ДРОССЕЛЯ
РУКОЯТКА ФРИКЦИОННОГО
ДЕМПФЕРА ДРОССЕЛЯ
РУКОЯТКА ДРОССЕЛЯ
ПЕРЕДНИЙ ХОД
FAST
(ПОЛНЫЙ ХОД)
FAST
(ПОЛНЫЙ ХОД)
ЗАФИКСИРОВАТЬ
ОСВОБОДИТЬ
