Honda BF5DHSHU [46/112] Пуск двигателя
![Honda BF 6 AH SHU [46/112] Пуск двигателя](/views2/1845260/page46/bg2e.png)
46

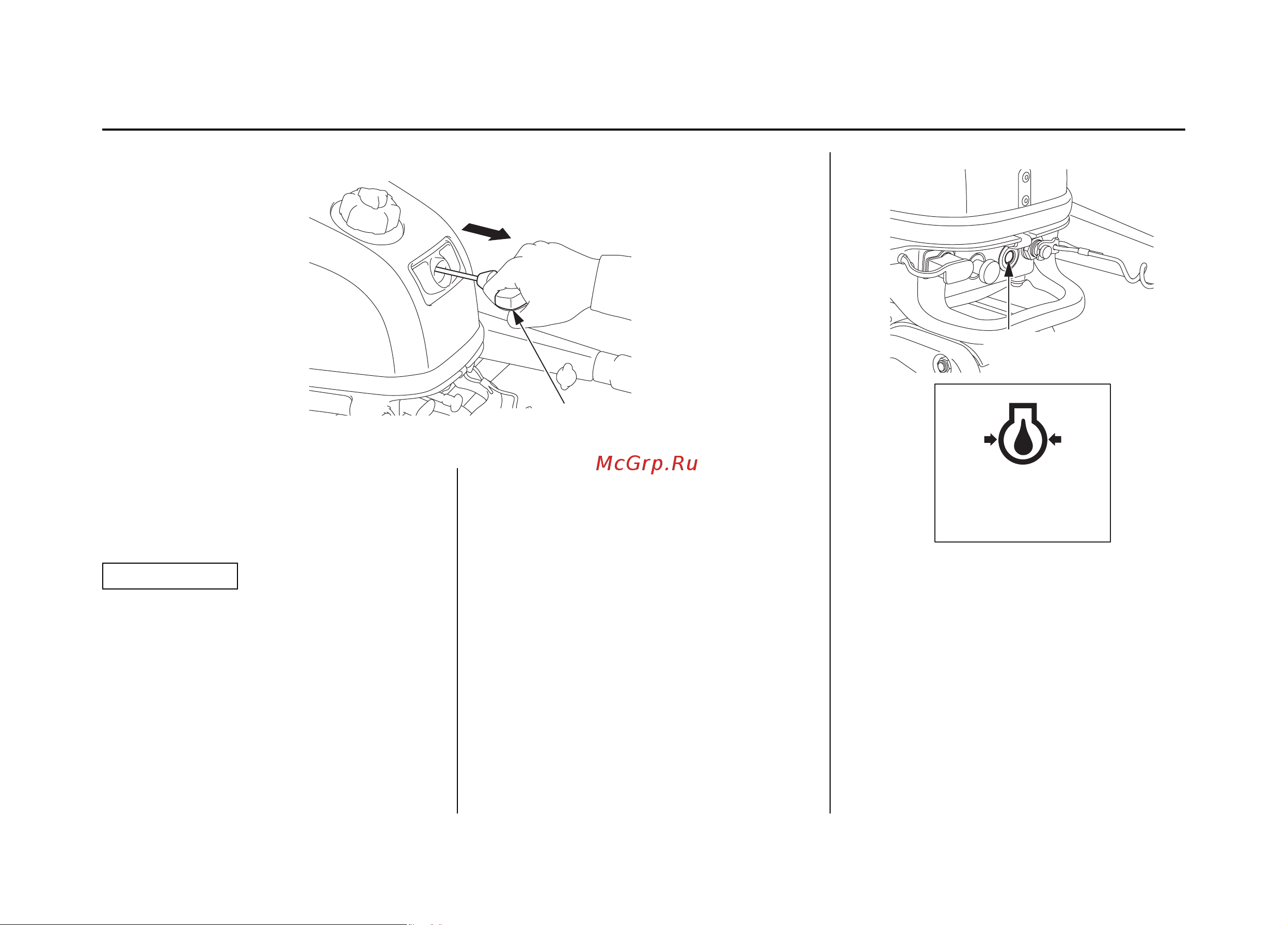

6. Слегка потяните рукоятку пускового
шнура до появления сопротивления,
затем резко потяните в направлении,
указанном стрелкой.
ПРИМЕЧАНИЕ
Не отпускайте рукоятку пускового •
шнура резко, чтобы шнур не ударился об
мотор. Отпускайте рукоятку медленно во
избежание повреждения стартера.
Не дергайте рукоятку пускового шнура при
•
работающем моторе — это может привести
к повреждению стартёра.
ПАМЯТКА:
Система блокировки «Neutral Starting
•
System» предотвращает вытягивание
шнура стартера и пуск двигателя, если
рычаг реверса не установлен в положение
NEUTRAL (Нейтраль).
Если двигатель не запускается, проверьте
•
скобу аварийного выключателя
двигателя.
ИНДИКАТОР ДАВЛЕНИЯ МОТОРНОГО МАСЛА
7. После пуска двигателя убедитесь в том,
что индикатор давления моторного
масла включился. Если индикатор
давления моторного масла не включился,
остановите двигатель и выполните
следующие проверки.
1) В норме ли уровень моторного масла?
2) Если масло в норме, но индикатор
давления моторного масла не включается,
обратитесь с подвесным мотором по
месту его приобретения.
ПУСК ДВИГАТЕЛЯ
Направление рывка
РУКОЯТКА ПУСКОВОГО ШНУРА
ИНДИКАТОР ДАВЛЕНИЯ
МОТОРНОГО МАСЛА
ИНДИКАТОР
ДАВЛЕНИЯ
МОТОРНОГО МАСЛА
