Honda BF5DHSHU [9/112] Расположение предупреждающих табличек
![Honda BF 6 AH SHU [9/112] Расположение предупреждающих табличек](/views2/1845260/page9/bg9.png)
9
Эти таблички и наклейки предупреждают о потенциальной опасности серьезного травмирования.
Внимательно прочтите текст на табличках и наклейках, а также замечания и предупреждения,
которые приведены в данном Руководстве.
Если предупреждающие таблички или наклейки отклеиваются или текст на них становится трудно-
читаемым, обратитесь к официальному дилеру компании Honda для их замены.

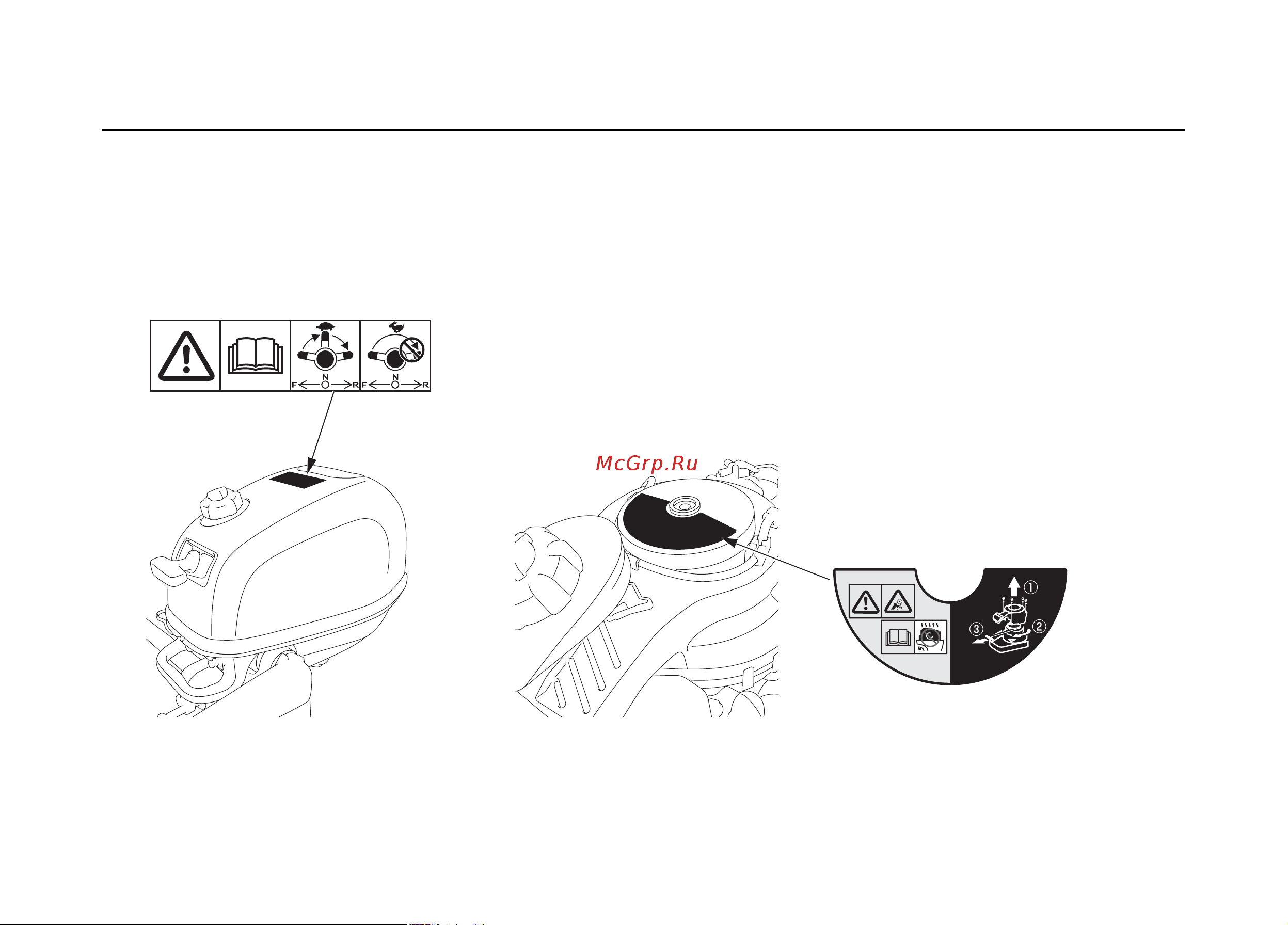

2. РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК
СМ. РАЗДЕЛ «ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ»
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
СМ. РАЗДЕЛ «АВАРИЙНЫЙ ПУСК
ДВИГАТЕЛЯ» РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ
