84
Установите рычаг топливного крана в 1.
положение OFF (ЗАКРЫТО) (BF4A) или
положение использования переносного
бака (BF5D и BF6A) (см. стр. 15).
Закройте вентиляционный клапан проб-2.
ки заправочной горловины внутреннего
топливного бака, повернув маховичок до
упора по часовой стрелке (см. стр. 23).
При использовании переносного то-3.
пливного бака закройте вентиляционные
клапаны заправочных горловин внутрен-
него и переносного топливных баков,
повернув маховички до упора по часовой
стрелке (см. стр. 22, 23), и отсоедините
топливный шланг от штуцера на под-
весном моторе, затем установите пробку
впускного штуцера (см. стр. 23).
Снимите кожух двигателя (см. стр. 31), 4.
затем снимите топливный фильтр. Перед
снятием топливного фильтра установите
на оба топливопровода фиксирующие за-
жимы, чтобы избежать пролива бензина.
Установите новый топливный фильтр так, 5.
чтобы нанесенная на нем стрелка была
направлена к топливному насосу.
При неправильной ориентации топлив-
ного фильтра подача бензина будет
нарушена.
Подсоедините топливопроводы к топлив-6.
ному фильтру и затяните их хомутами для
топливопроводов.
Снимите зажимы с топливопроводов.7.
Подкачайте топливо в топливный 8.
фильтр.
(При использовании внутреннего
топливного бака)
Потяните рукоятку стартера для
подкачки топлива в карбюратор
(см. стр. 39) и проверьте на протечки.
(При использовании переносного
топливного бака)
Подсоедините топливный шланг
и подкачайте топливо грушей
топливоподкачивающего насоса
(см. стр. 40), затем проверьте на
протечки.
Если снижение развиваемой двигателем 9.
мощности или затрудненный пуск вы-
званы наличием в топливном фильтре
большого количества воды и грязи, не-
обходимо проверить состояние топлив-
ного бака. При необходимости очистите
топливный бак.
Установите кожух двигателя 10.
(см. стр. 31).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
< Замена >

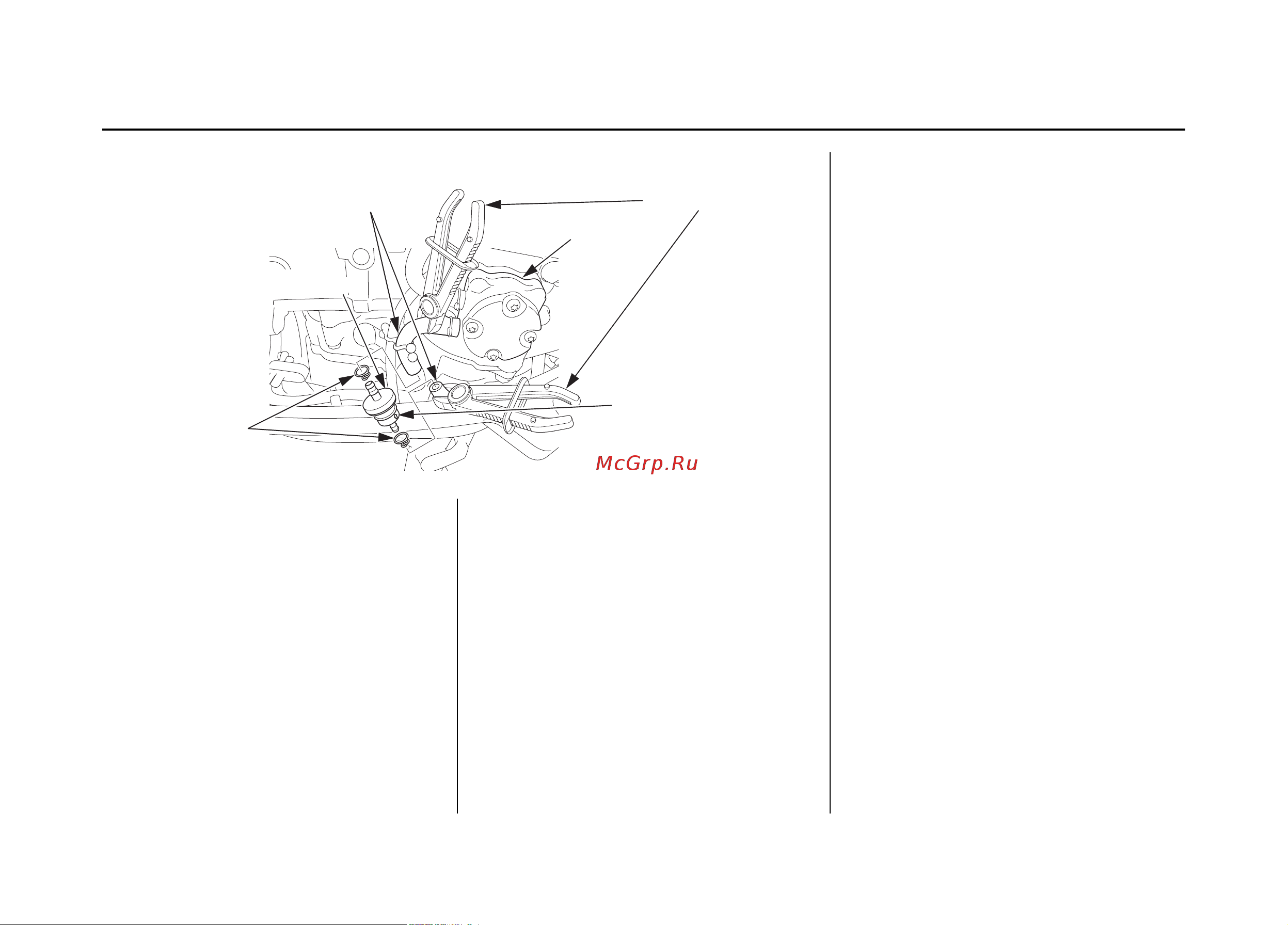

ТОПЛИВОПРОВОДЫ
ЗАЖИМЫ
ТОПЛИВНЫЙ
ФИЛЬТР
ТОПЛИВНЫЙ
НАСОС
ХОМУТЫ ШЛАНГОВ
Маркировка стрелками
указывает направление
поступления топлива.
