Honda BF5DHSHU [32/112] Контрольный осмотр перед пуском
![Honda BF 5 DH SHU [32/112] Контрольный осмотр перед пуском](/views2/1845260/page32/bg20.png)
32

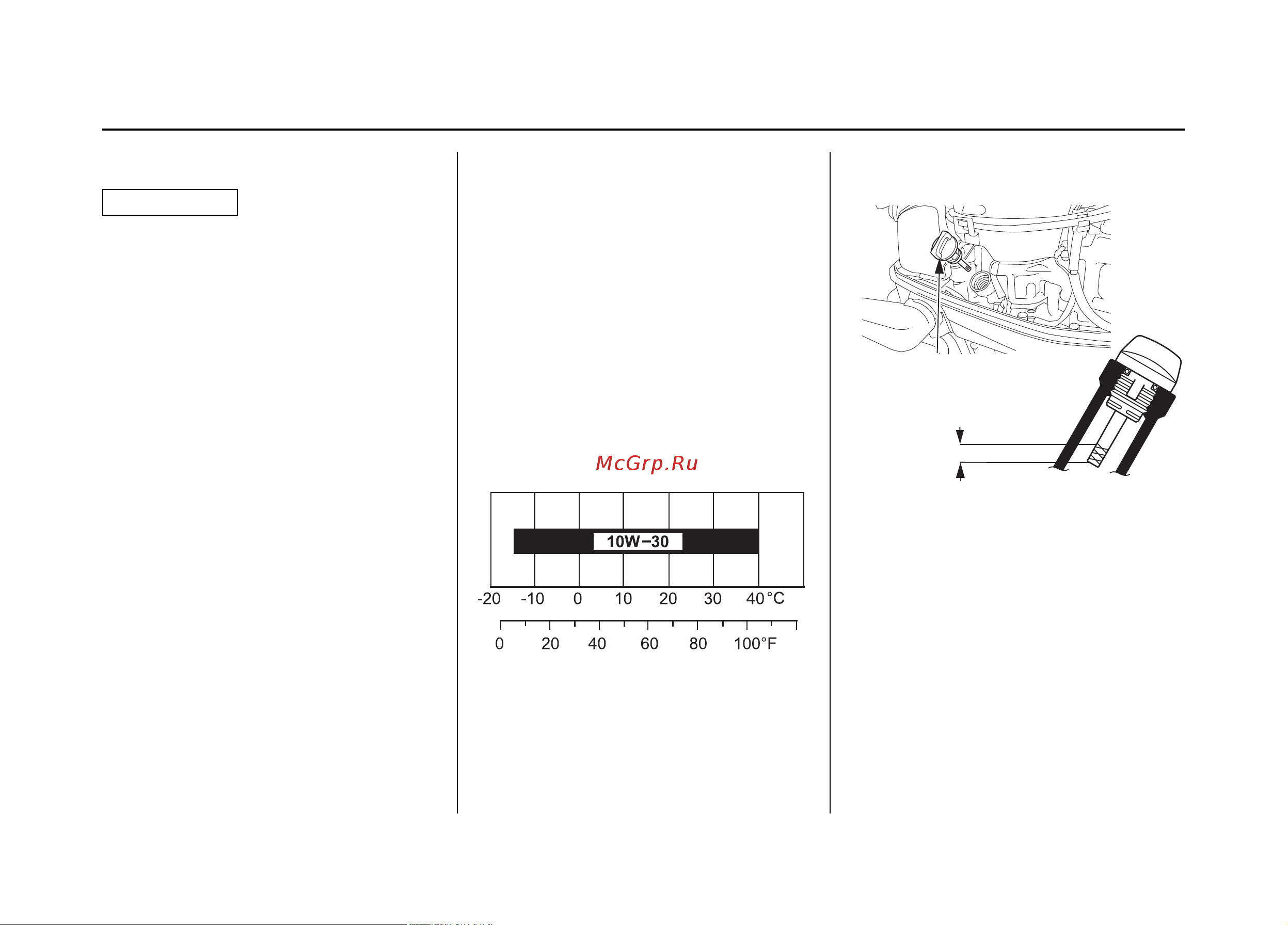

Уровень моторного масла
ПРИМЕЧАНИЕ
Качество и количество моторного •
масла в значительной степени влияют
на эксплуатационные характеристики
двигателя и являются основными
факторами, определяющими его ресурс. Не
рекомендуется применять моторные масла
низкого качества и масла без моющих
присадок, поскольку они не обладают
достаточными смазывающими свойствами.
Эксплуатация двигателя при недостаточном
•
уровне моторного масла может привести к
его выходу из строя.
ПАМЯТКА:
Во избежание неправильной оценки уровня
моторного масла проверяйте уровень через
смотровое окно на холодном моторе.
< Рекомендуемое масло >
Эксплуатируйте двигатель на моторном мас-
ле марки Honda, которое предназначено для
4-тактных двигателей, или на аналогичном
по свойствам высококачественном мотор-
ном масле для подвесных моторов, содержа-
щем большое количество моющих присадок
и соответствующем, как минимум, стандар-
там SG, SH или SJ по классификации API.
Класс качества SG, SH или SJ указывается
на ёмкости с моторным маслом.
Рекомендуется эксплуатировать двигатель
на моторном масле с вязкостью SAE 10W-30,
которое подходит для любой температуры
окружающего воздуха.
<Проверка уровня и долив моторного
масла>
Установите подвесной мотор в верти-1.
кальное положение и снимите кожух
двигателя (см. стр. 31).
Снимите пробку-щуп маслозаливной 2.
горловины, и протрите масляный щуп
чистой ветошью.
Вставьте щуп в маслозаливную горло-3.
вину, но не вкручивайте его. Извлеките
щуп.
Проверьте уровень масла по масляному
щупу.
Если уровень масла находится около
или ниже метки минимального уровня,
долейте рекомендуемое моторное масло
до верхней отметки. Плотно затяните
пробку маслозаливной горловины.
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
ТЕМПЕРАТУРА
ОКРУЖАЮЩЕГО ВОЗДУХА
МИНИМАЛЬНЫЙ УРОВЕНЬ
ПРОБКА-ЩУП МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
МАКСИМАЛЬНЫЙ УРОВЕНЬ
