85
Очистка топливного бака и очистка топливного фильтра (Переносной топливный бак)
(дополнительное оборудование для версий BF5D и BF6A)
Очистка топливного бака и очистка топлив-
ного фильтра должны выполняться каждые
200 моточасов или один раз в год.
<Очистка топливного бака>

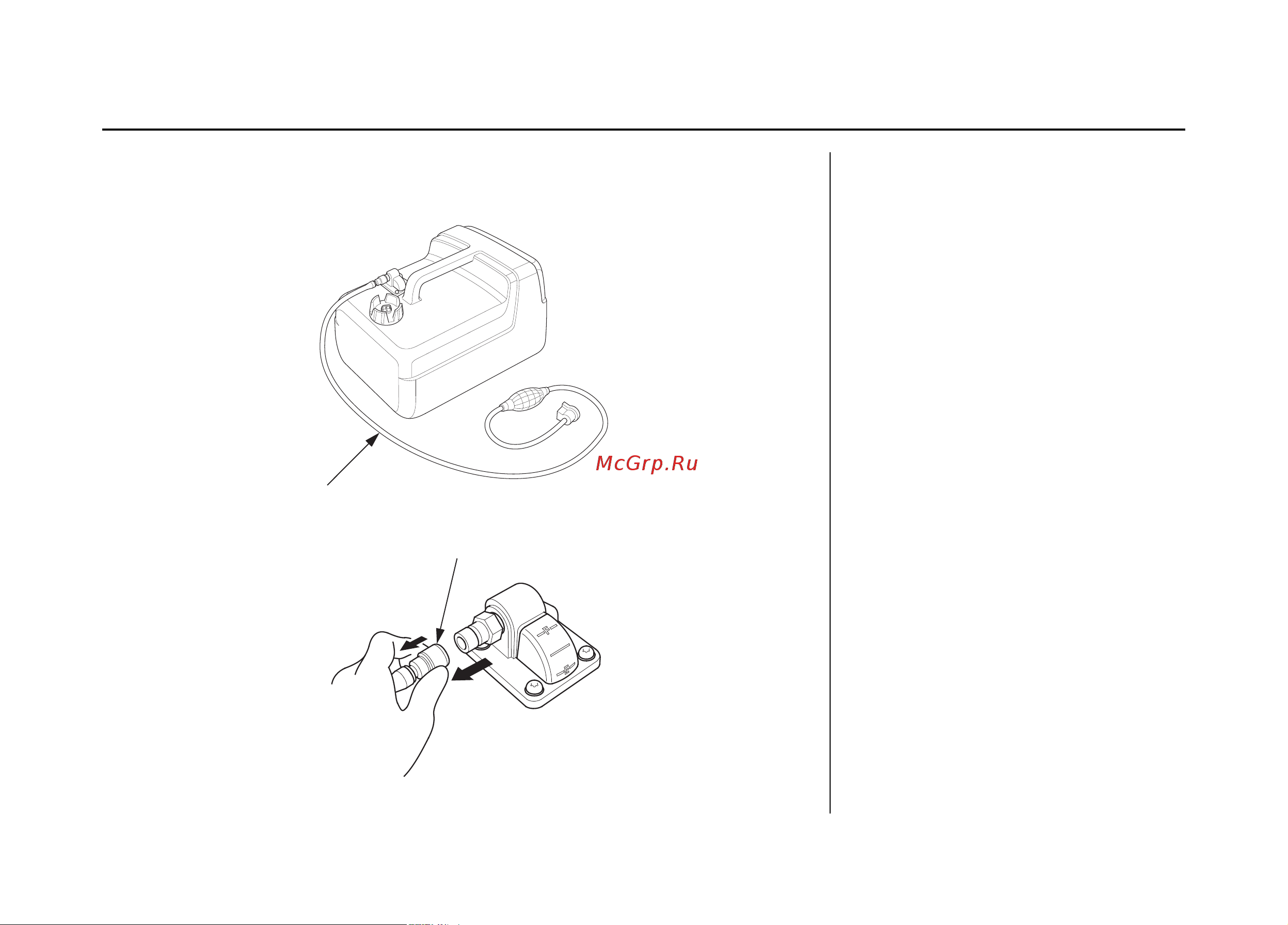

Отсоедините штуцер топливного шланга 1.
от топливного бака.
Слейте содержимое из бака и залейте 2.
в него небольшое количество бензина.
Тщательно промойте бак встряхивани-
ем. Слейте грязный бензин из бака в
подходящую емкость для последующей
утилизации.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТОПЛИВНЫЙ ШЛАНГ
СОЕДИНИТЕЛЬНЫЙ ШТУЦЕР ТОПЛИВНОГО ШЛАНГА
