64
Транспортировка

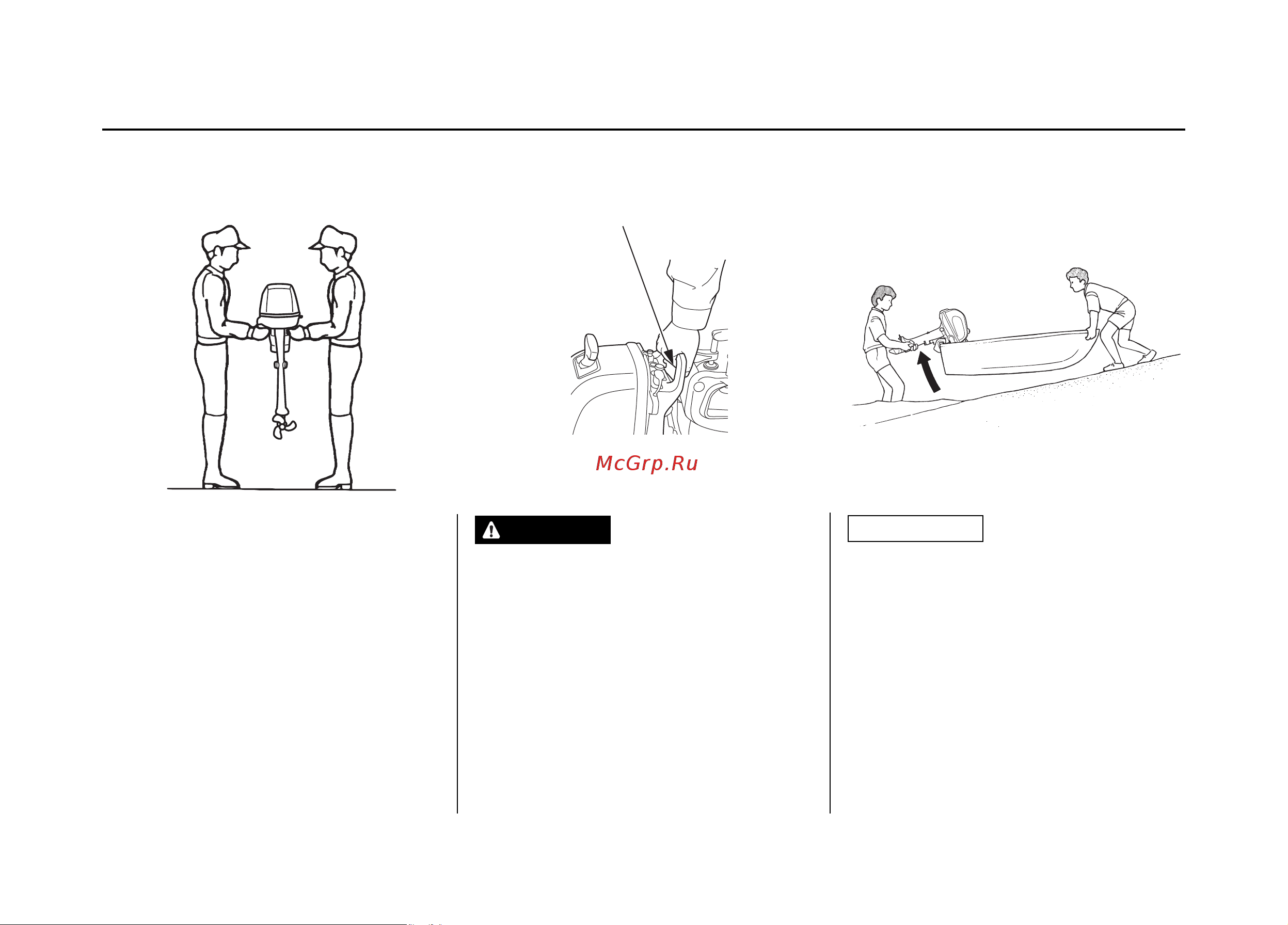

Для переноски подвесного мотора требуется
более двух человек. При перемещении дер-
жите подвесной мотор за рукоятку для пере-
носки или удерживайте его за рукоятку для
переноски и кожух двигателя, как показано
здесь. Запрещается эксплуатировать подвес-
ной мотор со снятым кожухом двигателя.
ПАМЯТКА:
Закройте вентиляционный клапан пробки
заправочной горловины внутреннего то-
пливного бака, повернув маховичок до упора
по часовой стрелке или слейте топливо, если
предполагается транспортировать подвесной
мотор.
ВНИМАНИЕ
Запрещается переносить подвесной мотор,
захватив его за кожух двигателя. Кожух
двигателя может отстегнуться, что приведет
к падению подвесного мотора. Это чревато
травмированием людей и повреждением под-
весного мотора.
ПРИМЕЧАНИЕ
Во избежание повреждения подвесного мотора
не поднимайте и не перемещайте судно, взяв-
шись за мотор.
ТРАНСПОРТИРОВКА
РУКОЯТКА
ДЛЯ ПЕРЕНОСКИ
НЕ ДОПУСТИМО!
