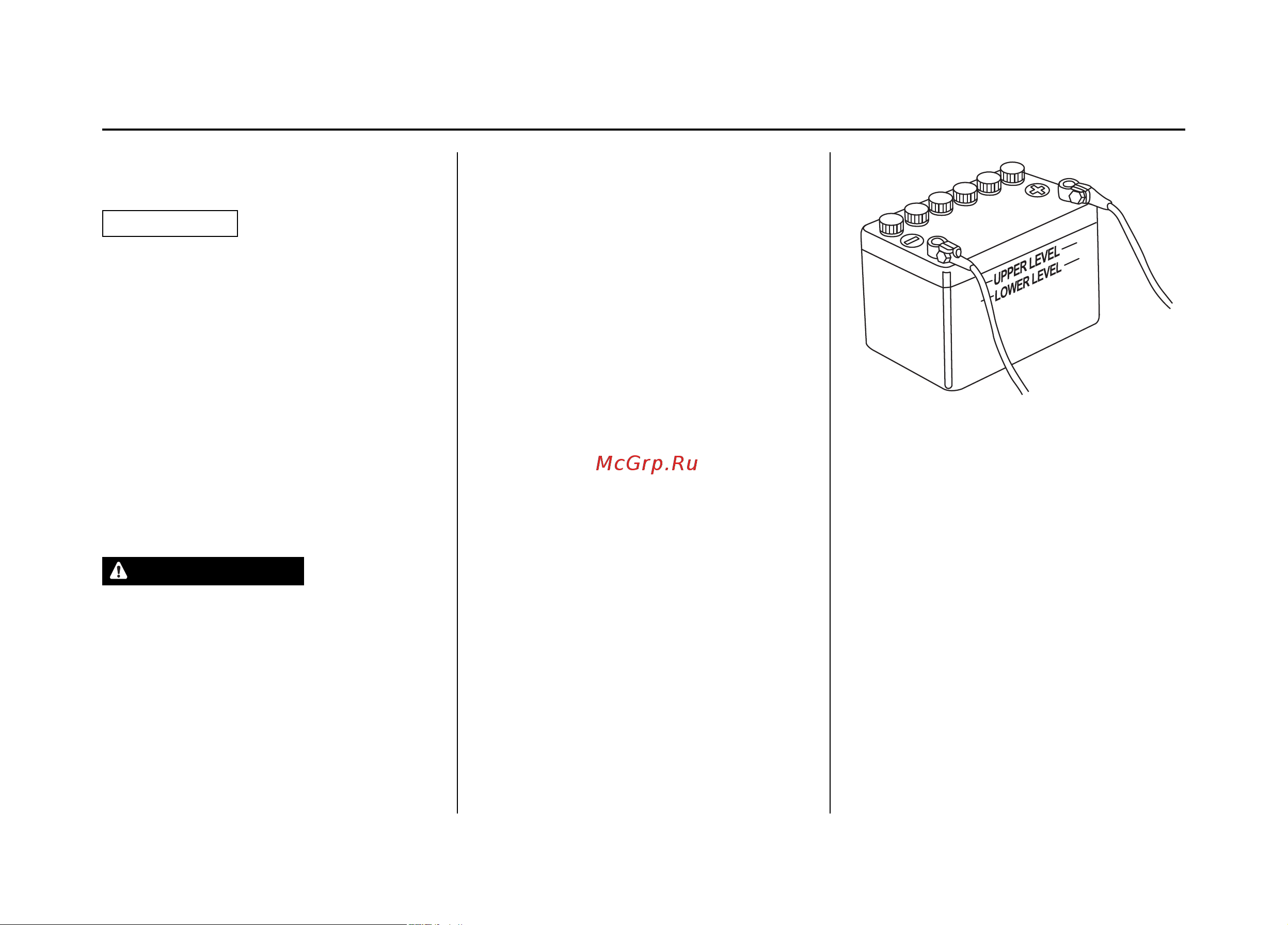

![Honda BF5DHSHU [80/112] Техническое обслуживание](/views2/1845260/page80/bg50.png)
80
Техническое обслуживание аккумуляторной
батареи
ПРИМЕЧАНИЕ
Правила обращения с различными акку-
муляторными батареями могут отличаться,
поэтому приведенные ниже инструкции могут
не соответствовать батарее, установленной на
судне. Изучите руководство по эксплуатации,
которое приложено к аккумуляторной батарее.
Клеммы проводов на выводах батареи долж-
ны быть надежно затянуты.
Если полюсные выводы аккумуляторной
батареи загрязнены или окислены, снимите
батарею и очистите штыри выводов.
Периодичность проверки АКБ:
Перед каждым использованием.
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторные батареи выделяют взрывоо-
пасные газы: Взрыв аккумуляторной батареи
может привести к серьезным травмам или
потере зрения. Обеспечивайте достаточную
вентиляцию при зарядке аккумуляторных
батарей.
ХИМИЧЕСКАЯ ОПАСНОСТЬ:
•
В аккумуляторной батарее содержится
электролит, который является раствором
серной кислоты. Попадание серной
кислоты в глаза или на кожные покровы
(даже через одежду) может привести к
тяжелым химическим ожогам. Используйте
маску для лица и защитную одежду.
Выполняйте работы на безопасном
•
расстоянии от источников огня и искр; не
курите поблизости.
ПЕРВАЯ ПОМОЩЬ: Если электролит
попал в глаза, тщательно промойте их
теплой водой в течение не менее 15 минут
и немедленно обратитесь за медицинской
помощью.
ЯД: Электролит ядовит.
•
ПЕРВАЯ ПОМОЩЬ
– При попадании на тело: Тщательно
промойте пораженное место водой.
– При попадании в пищеварительный
тракт: Выпейте большое количество
воды или молока. Затем выпейте
молочко магнезии или растительное
масло, и немедленно обратитесь за
медицинской помощью.
ХРАНИТЕ БЕНЗИН В МЕСТАХ,
•
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
Проверка подключения аккумуляторной
батареи:
Убедитесь в том, что клеммы проводов на
выводах аккумуляторной батареи надежно
затянуты. Затяните клеммы проводов при
ослаблении крепления.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
