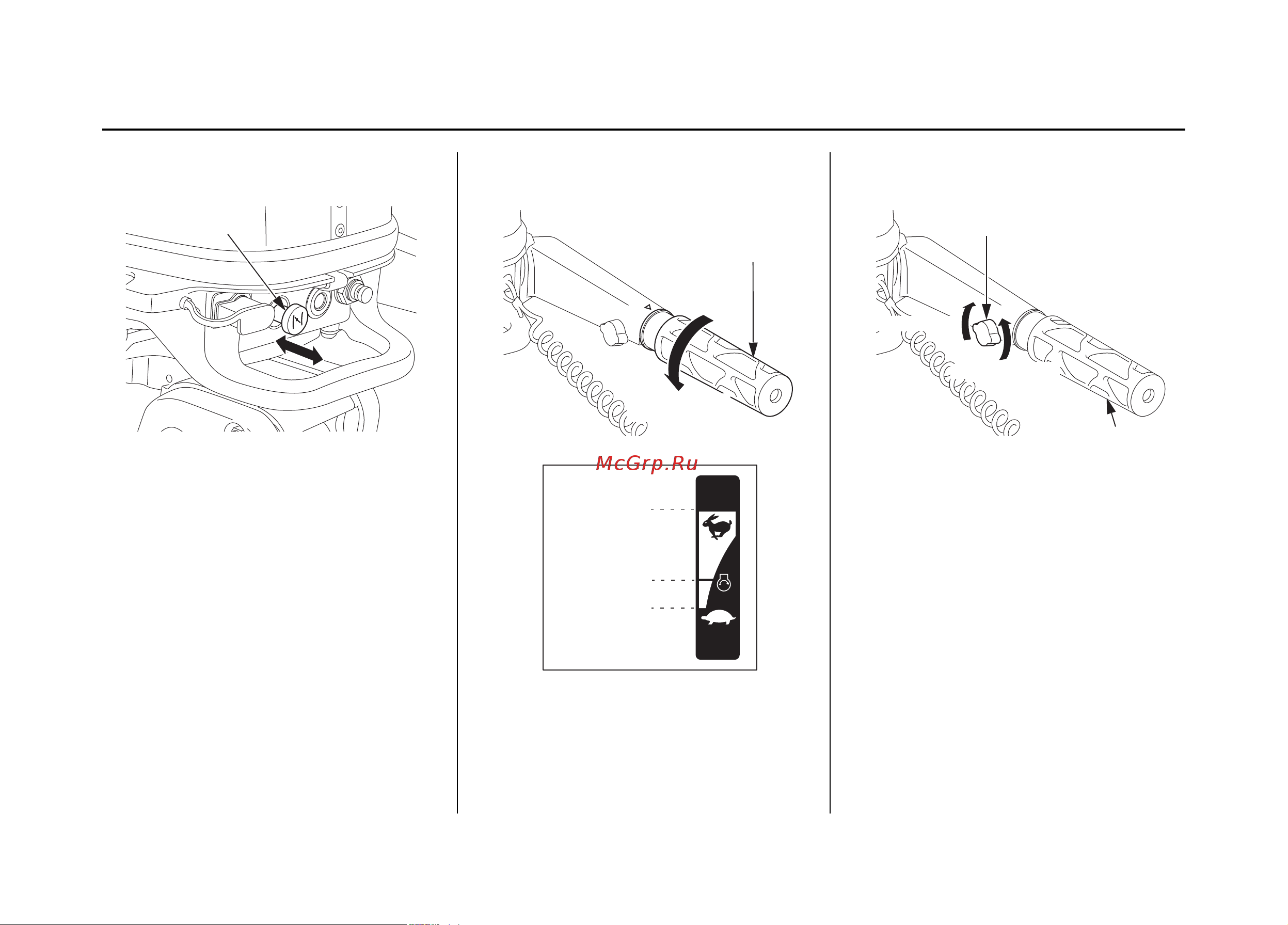

Рукоятка воздушной заслонки
Для облегчения запуска холодного двигателя
вытяните рукоятку воздушной заслонки.
При вытянутой рукоятке воздушной заслон-
ки в мотор поступает обогащенная топливо-
воздушная смесь.
Рукоятка акселератора
Частота вращения вала двигателя регулиру-
ется поворотом рукоятки по часовой стрелке
или против нее. При повороте рукоятки по
стрелке, изображенной на иллюстрации,
частота вращения вала двигателя будет
увеличиваться.
Рукоятка фрикционного демпфера дросселя
Рукоятка фрикционного демпфера на
рукоятке дросселя служит для регулировки
силы сопротивления вращению. Поверните
регулятор фрикционного демпфера по часо-
вой стрелке для увеличения силы трения на
рукоятке дросселя.
Поворот регулятора против часовой стрелки
уменьшает сопротивление, что обеспечивает
более легкое управление.
ОРГАНЫ УПРАВЛЕНИЯ
РУКОЯТКА ДРОССЕЛЯ
РУКОЯТКА ВОЗДУШНОЙ
ЗАСЛОНКИ
РУКОЯТКА ДРОССЕЛЯ
FAST
(ПОЛНЫЙ ХОД)
FAST
(ПОЛНЫЙ ХОД)
START
(ПУСК)
SLOW
(МАЛЫЙ ХОД)
РУКОЯТКА
ФРИКЦИОННОГО
ДЕМПФЕРА ДРОССЕЛЯ
ЗАФИКСИРОВАТЬ
ОСВОБОДИТЬ
